ماژول ترموستات رلهدار ایرانیک برای پروژههایی طراحی شده است که در آنها باید یک وسیله الکتریکی با رسیدن دما به محدودهای مشخص، بهصورت خودکار روشن یا خاموش شود. بهجای پایش مداوم دما و کنترل دستی تجهیزات، این برد دما را از طریق سنسور NTC 10k اندازهگیری کرده و خروجی رله را متناسب با نقطه تنظیمشده تغییر میدهد.
مهمترین مزیت این ماژول، راهاندازی ساده آن است. نقطه عملکرد دما از طریق پتانسیومتر روی برد تنظیم میشود و برای استفاده معمول به برنامهنویسی، میکروکنترلر یا نمایشگر جداگانه نیاز نیست. این ویژگی باعث میشود ماژول برای پروژههای آموزشی، تعمیراتی، DIY و سامانههای کنترل دمای ساده، انتخابی کاربردی و اقتصادی باشد.

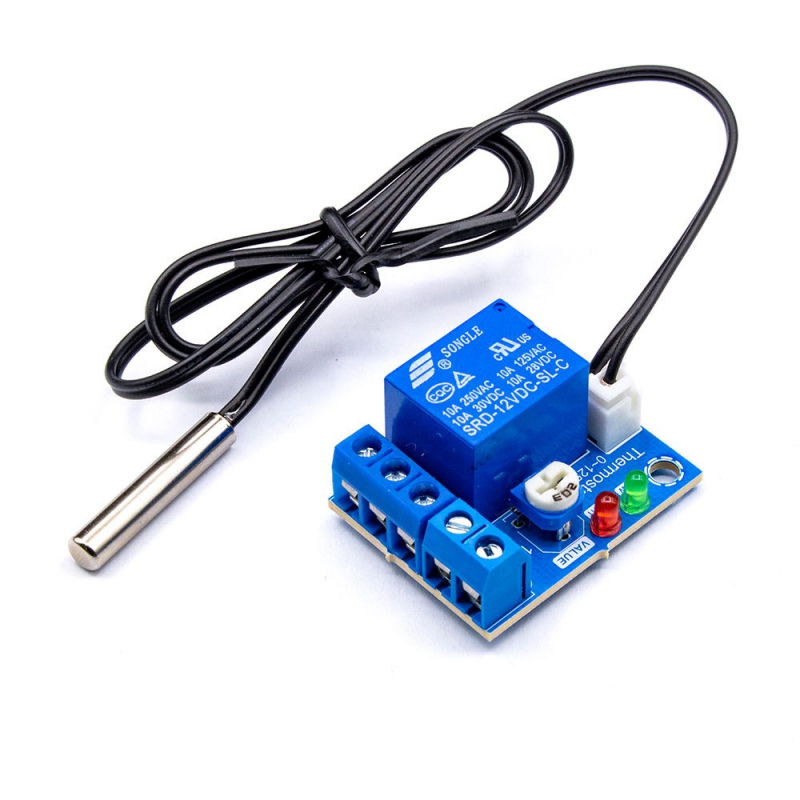

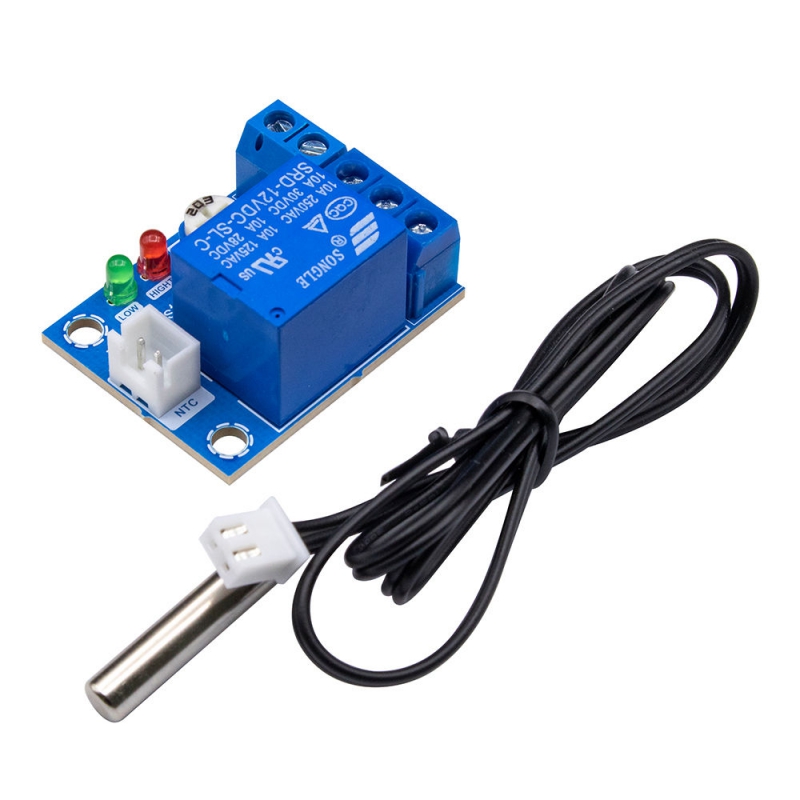

سنسور NTC دارای پوشش استیل و ساختار ضدآب است؛ بنابراین میتوان از آن برای اندازهگیری دمای محیط یا سیالاتی مانند آب آکواریوم استفاده کرد. بازه تشخیص اعلامشده برای ماژول از 0 تا 125 درجه سانتیگراد است و نقطه قطع یا وصل موردنظر با کمک یک دماسنج مرجع و تنظیم پتانسیومتر تعیین میشود.

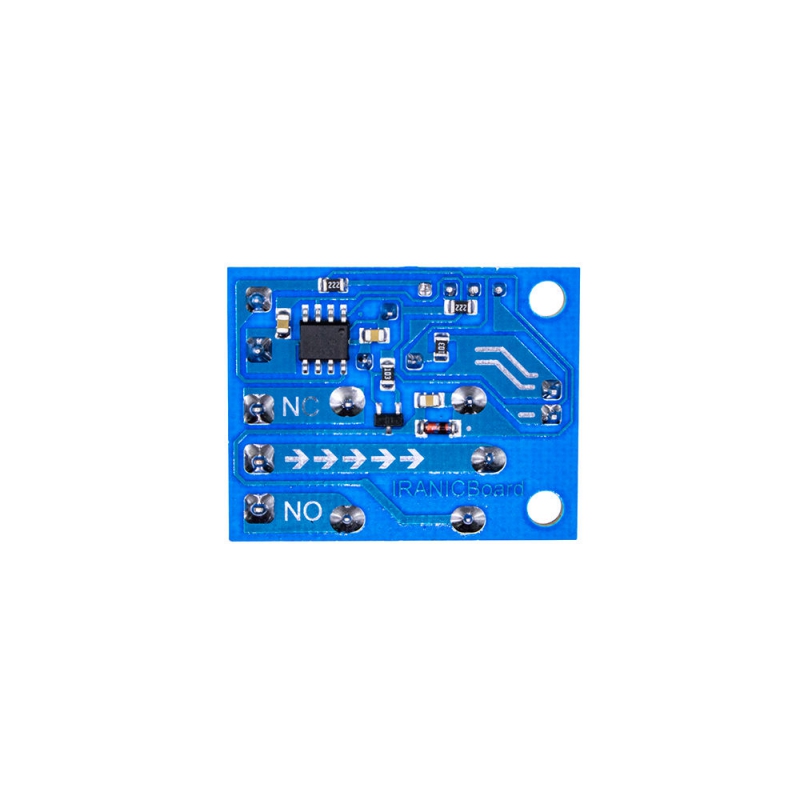

خروجی رله به سه ترمینال COM، NO و NC مجهز است. این ساختار به کاربر اجازه میدهد منطق عملکرد مدار را متناسب با پروژه انتخاب کند؛ برای مثال یک فن با افزایش دما روشن شود یا یک هیتر پس از رسیدن دما به مقدار تعیینشده خاموش شود. کنتاکت NO در حالت عادی باز و کنتاکت NC در حالت عادی بسته است.
وجود 2 نشانگر LED نیز بررسی وضعیت مدار را سادهتر میکند. این LEDها وضعیت قرارگرفتن دما در بالا یا پایین نقطه تنظیمشده را نشان میدهند و هنگام نصب، کالیبراسیون یا عیبیابی اولیه مفید هستند.

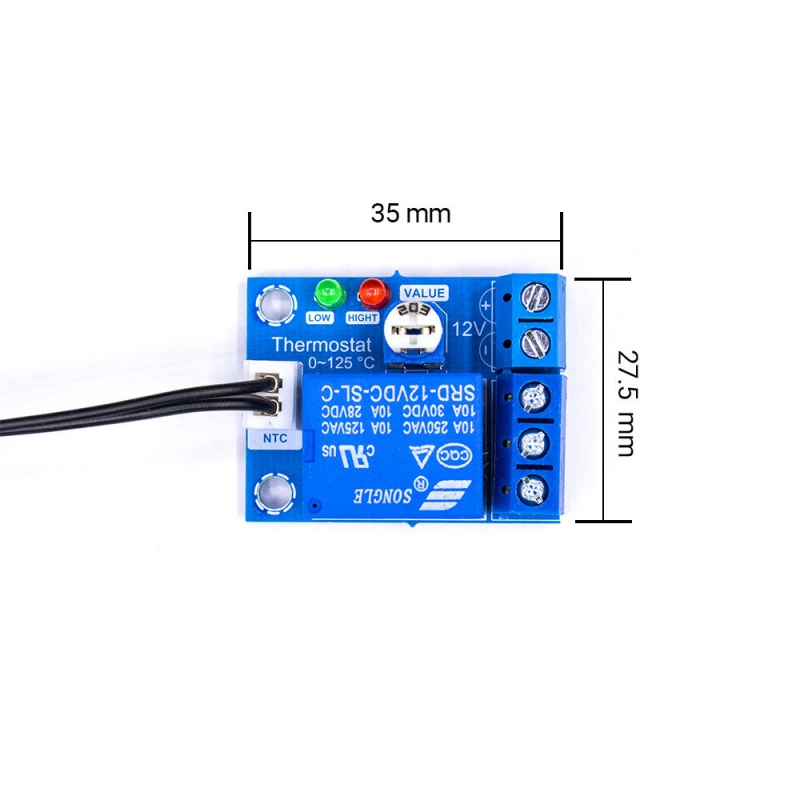

ابعاد 35×27.5 میلیمتری برد، نصب آن را در جعبههای کنترل کوچک، تابلوهای پروژه، دستگاههای رومیزی و تجهیزات سفارشی آسانتر میکند. بر اساس اطلاعات اعلامشده، کنتاکت رله برای بار AC تا 250V و 5A مشخص شده است. ظرفیت واقعی قابل استفاده به نوع بار، جریان راهاندازی، شرایط نصب و الزامات ایمنی مدار بستگی دارد.
چرا این کالا؟
این ماژول نیاز به کنترل دستی تجهیزات گرمایشی و سرمایشی را کاهش میدهد و امکان ساخت یک مدار ترموستات ساده را بدون برنامهنویسی فراهم میکند.
استفاده از خروجی رله، اتصال بارهای مختلف را سادهتر کرده و وجود هر 3 کنتاکت COM، NO و NC انعطاف مناسبی برای کنترل تجهیزات ایجاد میکند. کاربر میتواند متناسب با عملکرد موردنظر، وسیله را در حالت عادی روشن یا خاموش نگه دارد.
سنسور ضدآب نیز استفاده از ماژول را در پروژههایی مانند آکواریوم، مخزن آب و محیطهای مرطوب امکانپذیر میکند. همچنین تنظیم مستقیم نقطه عملکرد با پتانسیومتر، زمان راهاندازی پروژه را کاهش میدهد و برای کاربردهایی که به نمایشگر دیجیتال یا تنظیمات پیچیده نیاز ندارند، ارزش خرید مناسبی ایجاد میکند.
این محصول بیشتر برای کنترل دمای تکنقطهای، تجهیزات کوچک، نمونهسازی، پروژههای دانشجویی و سامانههای ساده روشن/خاموش مناسب است.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
- کنترل خودکار تجهیزات بر اساس دما و کاهش نیاز به روشن و خاموشکردن دستی
- سنسور NTC 10k ضدآب با پوشش استیل، مناسب اندازهگیری دمای محیط و سیالات
- تنظیم آسان نقطه عملکرد با پتانسیومتر روی برد، بدون نیاز به برنامهنویسی
- خروجی رله با کنتاکتهای COM، NO و NC برای انتخاب منطق قطع یا وصل
- مناسب کنترل هیتر، فن، پمپ و سایر بارهای سازگار
- دارای 2 LED برای مشاهده سریع وضعیت دمای اندازهگیریشده نسبت به نقطه تنظیم
- تغذیه 12V DC، مناسب استفاده در بسیاری از پروژههای الکترونیکی و کنترلی
- ابعاد کوچک برای نصب در جعبه پروژه و فضاهای محدود
- بازه تشخیص دمای 0 تا 125 درجه سانتیگراد
- مناسب پروژههای DIY، آموزشی، گلخانهای، آکواریومی و کنترل حرارتی
مشخصات فنی
- برند: ایرانیک
- نوع کالا: ماژول ترموستات رلهدار
- ولتاژ کاری: 12V DC
- نوع حسگر: ترمیستور NTC
- مقدار نامی حسگر: 10kΩ
- ساختار سنسور: ضدآب با پوشش استیل
- بازه تشخیص دما: 0 تا 125 درجه سانتیگراد
- روش تنظیم دما: پتانسیومتر روی برد
- نوع خروجی: رله الکترومکانیکی
- ترمینالهای خروجی: COM، NO و NC
- ظرفیت اعلامشده رله: 250V AC / 5A
- نمایش وضعیت: 2 عدد LED
- ابعاد برد: 35×27.5 میلیمتر
- تعداد سنسور قابل اتصال: 1 عدد
- نمایشگر عددی دما: ندارد
کاربردها
این ماژول برای کاربرانی مناسب است که میخواهند بدون استفاده از میکروکنترلر یا برنامهنویسی، یک وسیله را با تغییر دما کنترل کنند. تعمیرکاران، دانشجویان، سازندگان پروژههای DIY، فعالان گلخانه و آکواریوم و طراحان تجهیزات کوچک میتوانند از آن برای ایجاد یک کنترلر دمای روشن/خاموش استفاده کنند.
سنسور ضدآب امکان اندازهگیری دمای سیالات را فراهم میکند و خروجی رله نیز میتواند فرمان قطع یا وصل تجهیزات سازگار را صادر کند. بیشترین ارزش این ماژول در پروژههایی است که به یک نقطه تنظیم ساده، عملکرد مستقل و نصب کمهزینه نیاز دارند و نمایش دقیق عدد دما یا کنترل دیجیتال چندمرحلهای ضروری نیست.
کاربردهای واقعی
- کنترل هیتر آکواریوم
- روشنکردن فن با افزایش دمای محفظه
- کنترل دمای گلخانه یا محفظه پرورش
- کنترل پمپ گردش آب بر اساس دما
- مدیریت هیتر در مخزن یا سیستم گرمایشی کوچک
- کنترل فن تابلو برق و جعبه تجهیزات
- ساخت ترموستات برای یخچال یا محفظه سرد کوچک
- کنترل دمای هیتسینک و تجهیزات الکترونیکی
- مدارهای آموزشی کنترل دما و رله
- نمونهسازی سامانههای اتوماسیون حرارتی
پروژههای پیشنهادی
- ساخت کنترلر خودکار فن برای جعبه منبع تغذیه
- ساخت ترموستات ساده آکواریوم با هیتر سازگار
- ساخت کنترلر دمای محفظه جوانهزنی یا گلخانه کوچک
- ساخت سامانه قطعکن حرارتی برای تجهیزات آزمایشگاهی
- ساخت کنترلر پمپ گردش آب در سیستم خنککاری
راهنمای تنظیم و استفاده
ابتدا سنسور را در محل اندازهگیری دما قرار دهید و ماژول را با منبع 12V DC مناسب تغذیه کنید. برای تنظیم دقیقتر نقطه عملکرد، از یک دماسنج مرجع استفاده کنید.
دمای محیط یا سیال را به مقدار موردنظر برسانید. سپس پتانسیومتر روی برد را بهآرامی بچرخانید تا وضعیت رله و LEDها تغییر کند. این نقطه، دمای تقریبی عملکرد ماژول خواهد بود.
برای کنترل بار، پایه COM بهعنوان کنتاکت مشترک استفاده میشود. پایه NO در حالت عادی باز است و هنگام فعالشدن رله به COM متصل میشود. پایه NC در حالت عادی به COM متصل است و با فعالشدن رله این اتصال قطع میشود.
نکات مهم خرید
- ماژول به تغذیه 12V DC با پلاریته صحیح نیاز دارد.
- برای تنظیم نقطه دما، استفاده از دماسنج مرجع توصیه میشود.
- این مدل نمایشگر عددی ندارد و مقدار دقیق دما را نمایش نمیدهد.
- ماژول برای اتصال همزمان یک سنسور NTC طراحی شده است.
- مقدار هیسترزیس یا اختلاف دمای قطع و وصل در اطلاعات رسمی صفحه مشخص نشده است.
- ظرفیت 5A رله برای 250V AC اعلام شده است؛ نوع بار، جریان راهاندازی و ضریب توان میتوانند ظرفیت قابل استفاده را کاهش دهند.
- هنگام کنترل برق شهر، رعایت فاصله عایقی، استفاده از جعبه محافظ، فیوز مناسب و نصب توسط فرد آشنا با برق الزامی است.
- برای بارهای موتوری، القایی یا دارای جریان راهاندازی بالا، رله کمکی، کنتاکتور یا مدار حفاظتی مناسب در نظر گرفته شود.
- سنسور ضدآب است، اما خود برد و ترمینالهای آن نباید در معرض آب یا رطوبت مستقیم قرار گیرند.
- پیش از اتصال هیتر، فن یا پمپ، منطق عملکرد پایههای NO و NC را آزمایش کنید.
-
سوالات متداول
آیا این ماژول دما را بهصورت عددی نمایش میدهد؟
خیر. این مدل نمایشگر دیجیتال ندارد و وضعیت دما را با 2 LED نشان میدهد. نقطه عملکرد نیز با پتانسیومتر تنظیم میشود. - آیا برای کنترل دمای آب آکواریوم مناسب است؟
بله، سنسور NTC دارای پوشش استیل و ساختار ضدآب است. بااینحال باید توان هیتر، ظرفیت کنتاکت رله و ایمنی سیمکشی بررسی شود. - چگونه دمای موردنظر را تنظیم کنم؟
دمای محیط یا سیال را با یک دماسنج مرجع به مقدار دلخواه برسانید و پتانسیومتر را بهآرامی تنظیم کنید تا رله در همان نقطه تغییر وضعیت دهد. - پایههای COM، NO و NC چه کاربردی دارند؟
COM پایه مشترک است. NO در حالت عادی باز و NC در حالت عادی بسته است. با فعالشدن رله، COM از NC جدا شده و به NO متصل میشود. - آیا میتوان فن و هیتر را با این ماژول کنترل کرد؟
بله، مشروط بر اینکه ولتاژ، جریان و نوع بار با ظرفیت رله سازگار باشد. برای بارهای پرتوان یا القایی بهتر است از کنتاکتور یا رله کمکی استفاده شود. - آیا امکان اتصال چند سنسور به یک ماژول وجود دارد؟
خیر. بر اساس پاسخ پشتیبانی صفحه محصول، این برد برای استفاده با یک سنسور طراحی شده است. - مقدار اختلاف دمای روشن و خاموششدن رله چقدر است؟
مقدار هیسترزیس در مشخصات منتشرشده اعلام نشده است. در کاربردهای حساس بهتر است پیش از نصب نهایی، رفتار قطع و وصل نمونه خریداریشده آزمایش شود. - آیا میتوان از آن با برق 220V استفاده کرد؟
تغذیه خود ماژول باید 12V DC باشد. کنتاکت رله برای قطع و وصل بار AC تا مشخصات اعلامشده به کار میرود، اما کار با برق شهر نیازمند عایقکاری، فیوز، محفظه محافظ و رعایت کامل اصول ایمنی است.
