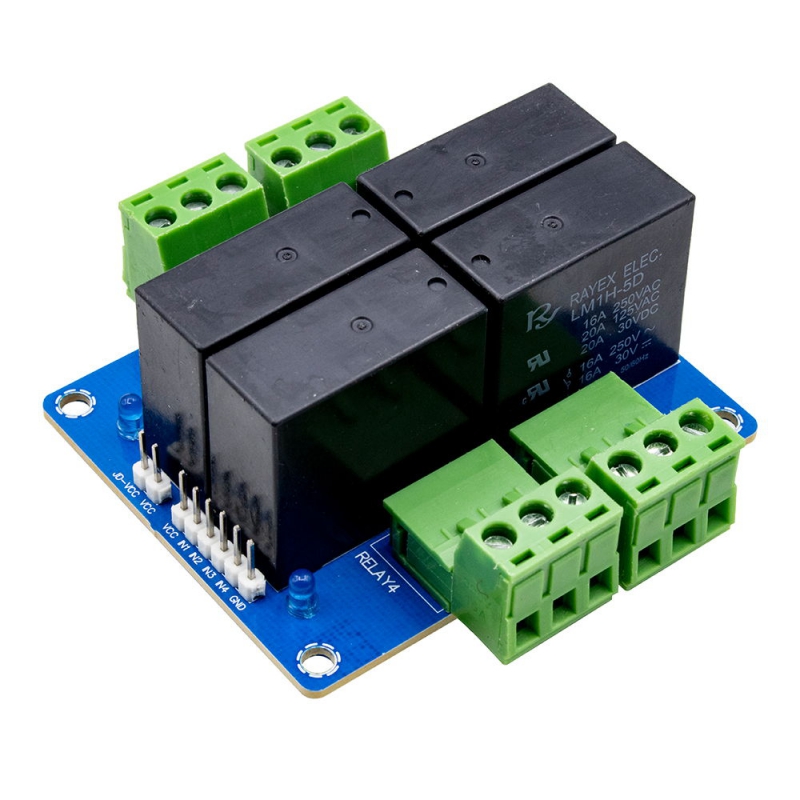

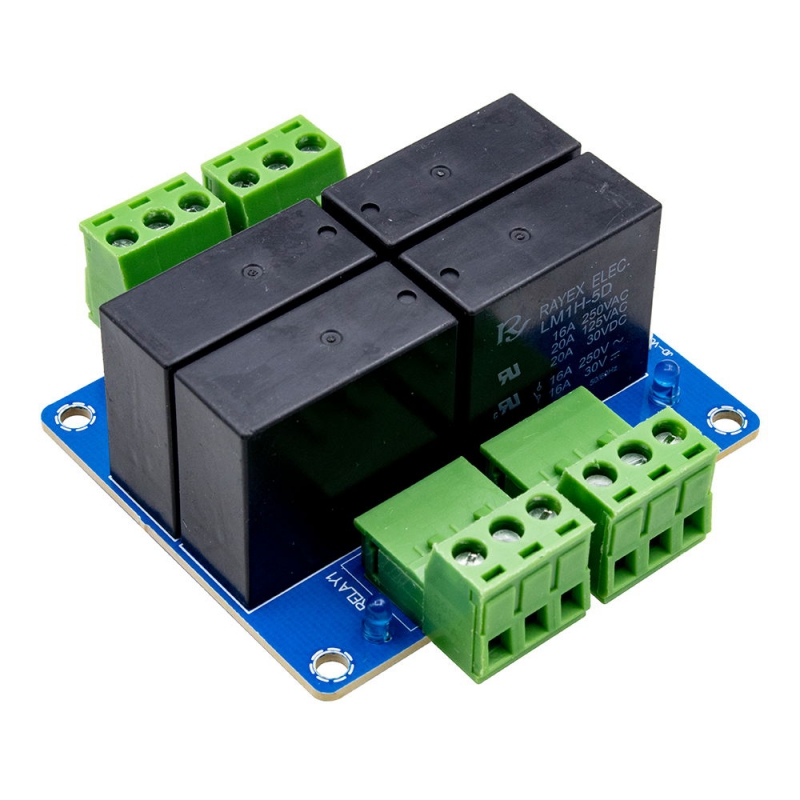

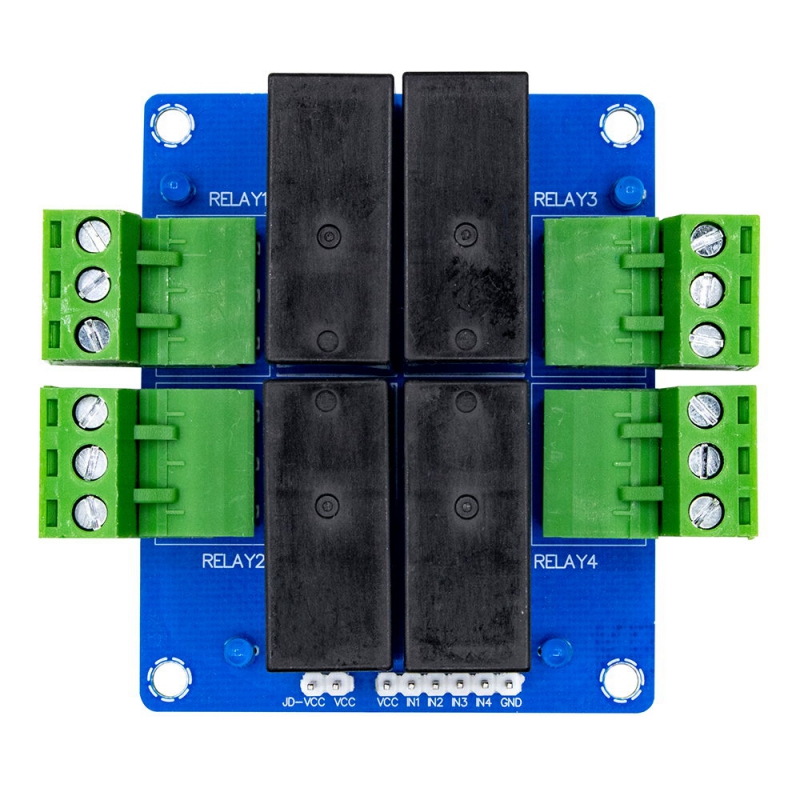

این ماژول یک راهکار حرفهای برای کنترل بارهای قدرت AC و DC توسط میکروکنترلرها است. با توجه به اینکه پینهای GPIO میکروکنترلرها توانایی تأمین جریان کافی برای راهاندازی مستقیم تجهیزات صنعتی را ندارند، این ماژول نقش واسط را ایفا میکند. ویژگی کلیدی این برد، استفاده از رلههای تایوانی با کیفیت بالا است که تحمل جریان تا 16 آمپر را در ولتاژ 220 ولت فراهم میسازد. طراحی هوشمندانه این محصول امکان ایزولاسیون کامل بخش فرمان از بخش قدرت را از طریق اپتوکوپلرها فراهم کرده است؛ این یعنی کاربر میتواند با استفاده از تغذیه جداگانه برای رلهها (پایه JD-VCC)، از نویزپذیری و آسیب به میکروکنترلر در محیطهای صنعتی جلوگیری کند. اتصالات خروجی با ترمینالهای فونیکس انجام میشود که تعویض و نگهداری را بسیار ساده کرده است.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
مشخصات
- ولتاژ کاری: 5V DC
- تعداد کانال: 4
- حداکثر جریان کنتاکت رله: 16A
- ولتاژ قابل سوئیچ: تا 220V AC

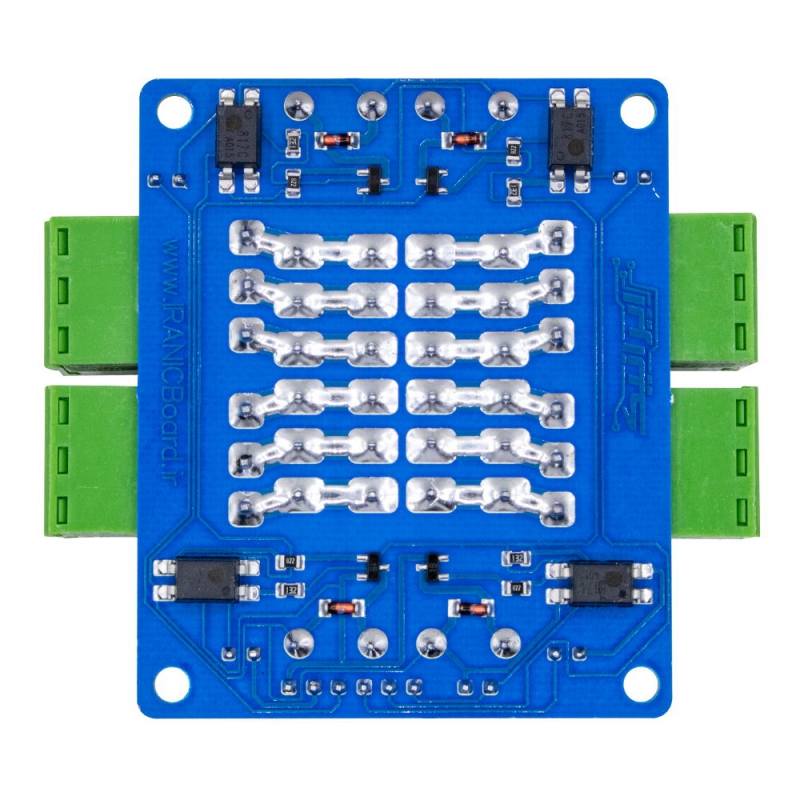

- نوع ایزولاسیون: اپتوکوپلر
- پیکربندی تحریک: Active Low
- نوع ترمینال خروجی: 3 پایه فونیکس
کاربردهای رایج
این ماژول به دلیل جریاندهی بالا و ایزولاسیون مناسب، گزینهای ایدهآل برای محیطهای صنعتی، خانگی و پروژههای اتوماسیون است. این محصول با حذف چالشهای جریاندهی میکروکنترلر، کنترل بارهای سنگین را برای کاربر بسیار امن و ساده میکند.
- کنترل هوشمند لوازم خانگی
- راهاندازی و قطع/وصل موتورهای الکتریکی
- سیستمهای مدیریت مصرف انرژی
- کنترل سیستمهای سرمایشی و کولر
- اتوماسیون صنعتی و تابلوهای فرمان
- پروژههای اینترنت اشیا (IoT)
- مدیریت بارهای روشنایی توان بالا
- استفاده در سیستمهای کنترل خودرو
- پروژههای رباتیک و مکاترونیک
- دستگاههای تست و اندازهگیری
