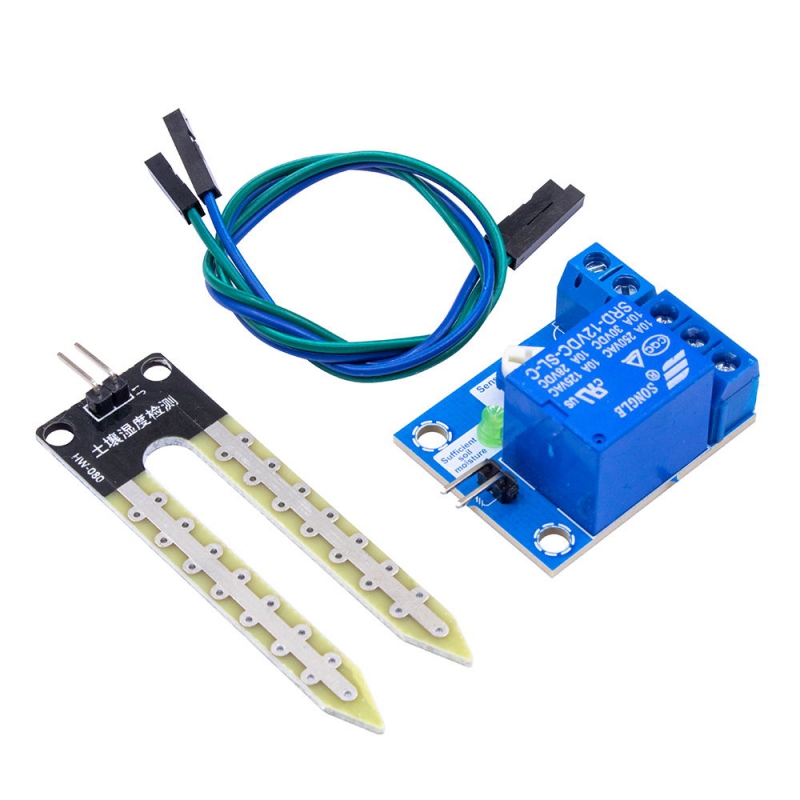

ماژول رطوبت سنج خاک با رله برند ایرانیک راهکاری ساده و کاربردی برای پایش رطوبت خاک و کنترل خودکار تجهیزات آبیاری است. این مجموعه از یک سنسور پراب دوشاخهای و یک برد کنترل مجهز به رله تشکیل شده که بدون نیاز به میکروکنترلر نیز قادر است بر اساس میزان رطوبت خاک، خروجی رله را فعال یا غیرفعال کند.
سنسور با قرار گرفتن در خاک، میزان هدایت الکتریکی میان دو الکترود را اندازهگیری میکند. هرچه رطوبت خاک بیشتر باشد، هدایت الکتریکی افزایش مییابد و مدار وضعیت رطوبت را تشخیص میدهد. در صورتی که رطوبت از مقدار تنظیمشده کمتر شود، رله فعال شده و میتواند تجهیزاتی مانند پمپ آب، شیربرقی یا سیستم هشدار را کنترل کند.
وجود پتانسیومتر تنظیم حساسیت باعث میشود بتوان نقطه عملکرد ماژول را متناسب با نوع خاک، گیاه و میزان رطوبت موردنیاز تنظیم کرد. این ویژگی بدون نیاز به برنامهنویسی، راهاندازی سیستمهای آبیاری خودکار را بسیار سادهتر میکند.
رله خروجی با ترمینالهای COM، NO و NC امکان اتصال به انواع بارهای الکتریکی را فراهم میکند و انعطاف مناسبی برای طراحی مدارهای کنترلی در اختیار کاربر قرار میدهد.
نمایشگر LED نیز وضعیت عملکرد ماژول و فعال بودن رله را بهصورت لحظهای نمایش میدهد که فرآیند تنظیم و عیبیابی را آسانتر میکند.
این ماژول برای پروژههای آموزشی، سیستمهای آبیاری هوشمند، گلخانهها، گلدانهای خانگی، پروژههای اینترنت اشیا (IoT) و انواع پروژههای DIY گزینهای مناسب محسوب میشود؛ زیرا بدون نیاز به مدارهای پیچیده میتواند کنترل خودکار آبیاری را اجرا کند و از آبیاری بیش از حد یا خشکی طولانیمدت خاک جلوگیری نماید.
چرا این کالا؟
اگر هدف شما ساخت یک سیستم آبیاری خودکار و کمهزینه است، این ماژول بسیاری از مراحل طراحی را ساده میکند. وجود رله داخلی باعث میشود بدون طراحی مدار فرمان مجزا بتوان انواع پمپ یا شیربرقی را کنترل کرد.
مزایای استفاده از این محصول عبارتاند از:
حذف نیاز به بررسی مداوم رطوبت خاک
راهاندازی آسان بدون برنامهنویسی
امکان تنظیم میزان رطوبت موردنظر با یک پتانسیومتر
قابلیت کنترل مستقیم تجهیزات از طریق رله
مناسب برای توسعه پروژههای آموزشی و تحقیقاتی
کاهش مصرف آب از طریق آبیاری در زمان موردنیاز
مناسب برای انواع پروژههای خانگی، گلخانهای و اتوماسیون کشاورزی
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
- اندازهگیری ساده رطوبت خاک با استفاده از سنسور دوشاخهای
- رله داخلی برای کنترل مستقیم پمپ، شیربرقی یا سایر تجهیزات
- قابلیت تنظیم نقطه عملکرد متناسب با شرایط خاک
- تغذیه 12 ولت DC مناسب برای بسیاری از سیستمهای کنترلی
- LED نمایش وضعیت جهت تنظیم و عیبیابی آسان
- ترمینالهای COM، NO و NC برای انعطاف بیشتر در سیمکشی
- نصب سریع بدون نیاز به مدارهای جانبی پیچیده
- مناسب برای پروژههای آموزشی، DIY و اتوماسیون آبیاری
مشخصات فنی
- نام محصول: ماژول رطوبت سنج خاک با رله
- برند: ایرانیک
- نوع محصول: ماژول کنترل رطوبت خاک
- ولتاژ کاری: 12V DC
- سنسور: پراب دوشاخهای تشخیص رطوبت خاک
- بازه تنظیم رطوبت: 5 تا 100 درصد
- تنظیم حساسیت: توسط پتانسیومتر
- خروجی: رله تک کانال
- مشخصات رله: 250V AC / 5A
- نوع ترمینال خروجی: COM، NO، NC
- نمایش وضعیت: LED

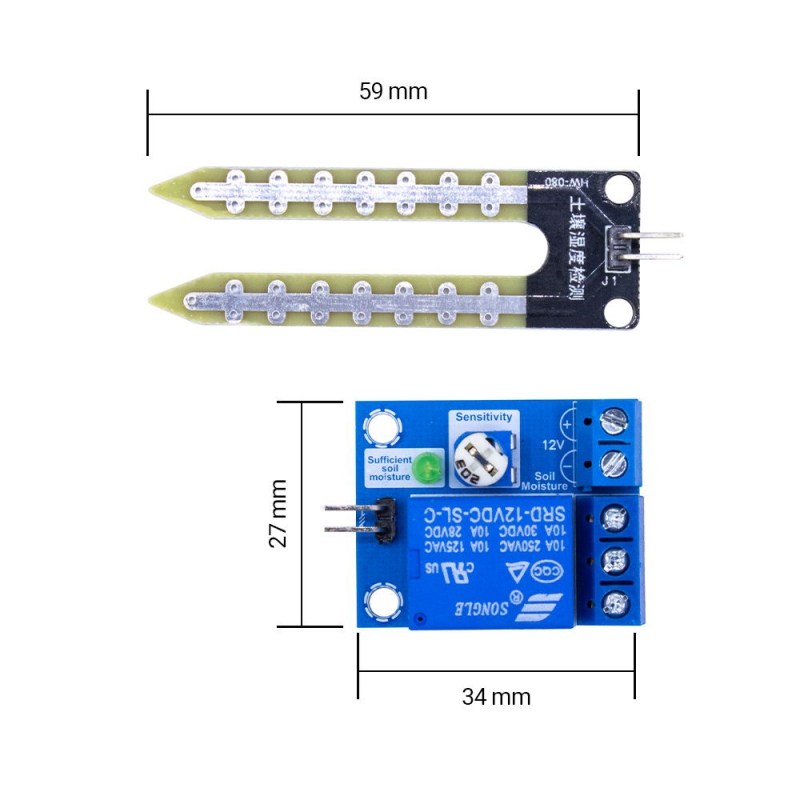

- ابعاد برد کنترل: 34 × 27 میلیمتر
- طول سنسور: 59 میلیمتر
کاربردها
این ماژول برای افرادی مناسب است که قصد دارند فرآیند آبیاری گیاهان را بهصورت نیمهخودکار یا خودکار انجام دهند. کاربران خانگی، دانشجویان، سازندگان پروژههای DIY، توسعهدهندگان سامانههای هوشمند، گلخانههای کوچک و مراکز آموزشی میتوانند بدون نیاز به طراحی مدارهای پیچیده، وضعیت رطوبت خاک را کنترل کرده و تجهیزات آبیاری را تنها در زمان نیاز فعال کنند. امکان تنظیم آستانه عملکرد باعث میشود این ماژول با شرایط مختلف خاک و گیاه سازگار باشد و در پروژههای آموزشی و نمونهسازی نیز بهراحتی مورد استفاده قرار گیرد.
کاربردهای رایج
- سیستم آبیاری هوشمند گلدان
- کنترل رطوبت خاک گلخانه
- کنترل پمپ آب آبیاری
- کنترل شیربرقی سیستم آبیاری
- اتوماسیون باغچه خانگی
- کنترل رطوبت بستر کشت
- پروژههای اینترنت اشیا (IoT)
- پروژههای آموزشی الکترونیک
- پروژههای کشاورزی هوشمند
- سیستم هشدار کاهش رطوبت خاک
پروژههای پیشنهادی
- سیستم آبیاری خودکار گلدان با پمپ DC
- کنترل هوشمند آبیاری گلخانه کوچک
- سامانه مانیتورینگ رطوبت خاک همراه با ESP32 یا Arduino
نکات مهم خرید
- ماژول با ولتاژ 12V DC تغذیه میشود.
- برای افزایش دقت، سنسور را در محل مناسب و دور از خروجی مستقیم آب نصب کنید.
- در خاکهای اسیدی ممکن است الکترودهای سنسور بهمرور دچار خوردگی شوند؛ قلعکاری الکترودها میتواند عمر آنها را افزایش دهد.
- در صورت فرسودگی سنسور، امکان تعویض آن یا استفاده از الکترود جایگزین وجود دارد.
- هنگام اتصال بارهای ولتاژ بالا به رله، اصول ایمنی برق را رعایت کنید.
نحوه استفاده:
نحوه استفاده بستگی به نوع عملکرد شما دارد، در صورتی که دقت برای شما مهم نیست، نیازی به رطوبت سنج دیجیتالی برای تنظیم دقیق نمی باشد. به عنوان مثال شما یک گلدان دارید و می خواهید در صورتی که مقدار رطوبت خاک را در حد مورد نیاز خود ثابت نگه دارید. ابتدا به مقدار نیاز به گلدان خود آب بدهید، سپس سنسور ماژول را درون خاک فرو کنید، پتانسیومتر را خیلی آرام بچرخوانید تا LED روشن شود.
دستگاه تنظیم شده و هرگاه رطوبت خاک کاهش یابد، رله وصل و پمپ روشن می شود.
بهتر است که محل سنسور دورتر از خروجی آب باشد.
در صورتی که خاک شما اسیدی باشد، بعد از مدتی فلز موجود بر روی سنسور خورده خواهد شد، می توانید با قلع کاری عمر سنسور را افزایش دهید.
در صورت خورده شدن فاز، می توانید سنسور جدیدی جاگزین کنید و یا اینکه از دو نوار برنجی با فاصله 5 میلیمتر از هم به عنوان سنسور استفاده کنید.

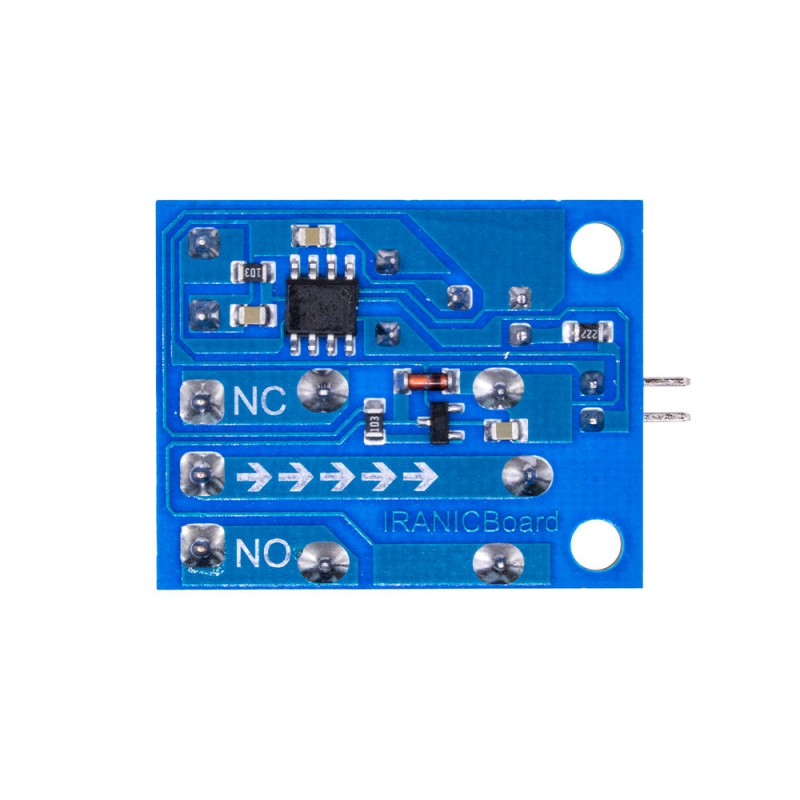

رله دارای خروجی ترمینال 3 تایی می باشد که پایه وسط مشترک، پایه NC به معنای بسته و NO به معنای باز می باشد. ( پشت برد درج شده است) در صورت وصل شدن رله، پایه NO وصل خواهد شد، همانند یک کلید.
سوالات متداول
- آیا این ماژول بدون آردوینو نیز قابل استفاده است؟
بله. رله داخلی و مدار مقایسهکننده امکان عملکرد مستقل را فراهم میکنند. - آیا میتوان حساسیت تشخیص رطوبت را تنظیم کرد؟
بله، از طریق پتانسیومتر روی برد میتوان آستانه عملکرد را تنظیم کرد. - آیا خروجی رله برای کنترل پمپ مناسب است؟
بله، تا محدوده مجاز رله (250V AC / 5A) میتوان تجهیزات مختلف را کنترل کرد. - آیا امکان اتصال به آردوینو یا سایر میکروکنترلرها وجود دارد؟
بله، این ماژول میتواند در کنار بردهایی مانند Arduino، ESP8266 و ESP32 نیز استفاده شود. - آیا سنسور قابل تعویض است؟
بله، در صورت آسیب یا خوردگی میتوان سنسور را تعویض یا از الکترود جایگزین استفاده کرد. - آیا این ماژول مقدار دقیق رطوبت را نمایش میدهد؟
خیر، عملکرد آن بر اساس تشخیص رسیدن رطوبت به آستانه تنظیمشده و کنترل رله است و برای اندازهگیری عددی دقیق رطوبت طراحی نشده است. - آیا برای گلخانه مناسب است؟
بله، برای گلخانههای کوچک، گلدانها و سیستمهای آبیاری خودکار گزینهای مناسب است.
