دیمر 4.5 کیلووات 220 ولت AC یک مدار کنترل توان مبتنی بر Phase Angle Control (کنترل زاویه آتش) است که با تغییر زاویه هدایت ترایاک، مقدار ولتاژ مؤثر (RMS) اعمالشده به بار را تنظیم میکند. این روش امکان کاهش یا افزایش تدریجی توان مصرفکننده را بدون نیاز به منابع تغذیه پیچیده فراهم میکند.

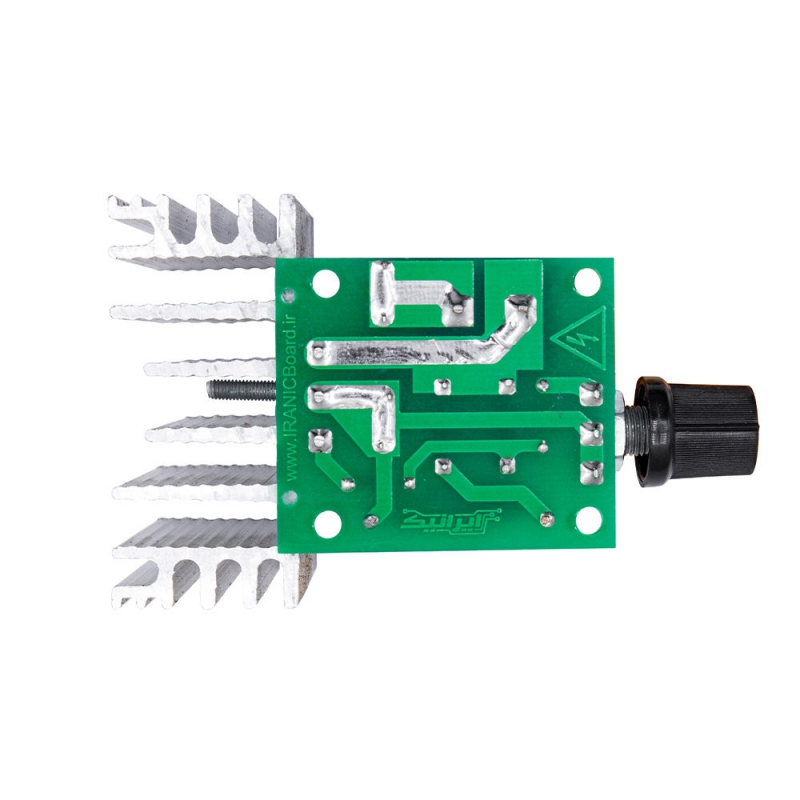

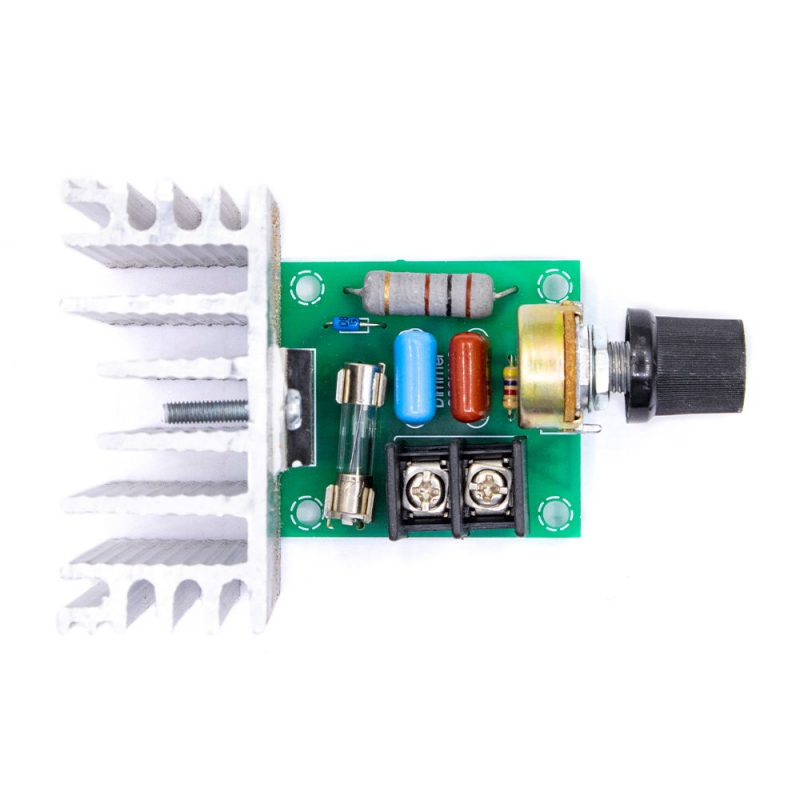

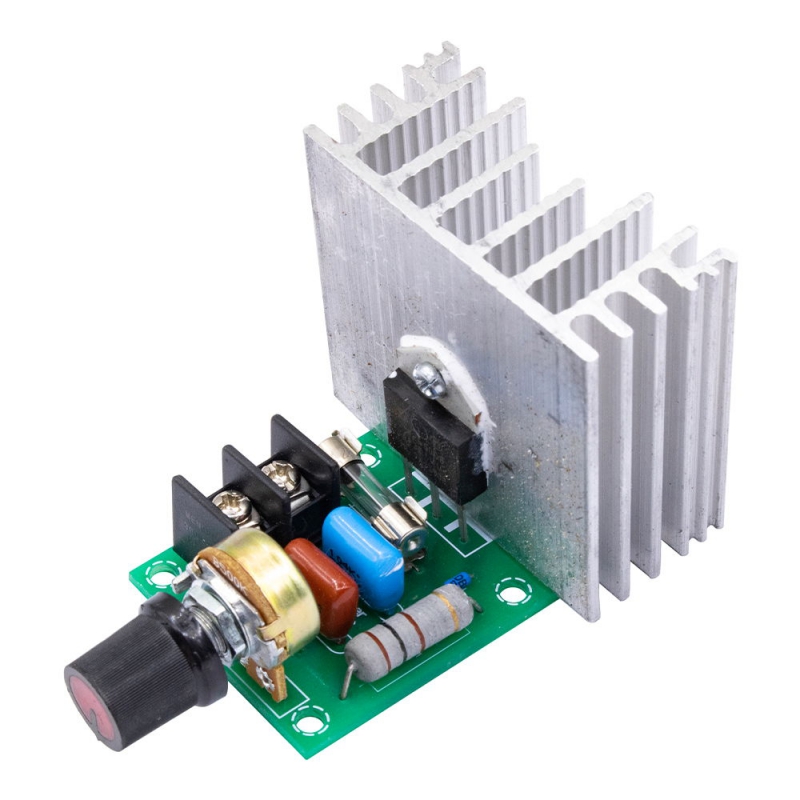

در قلب این دیمر از ترایاک BTA41-600B استفاده شده است که قابلیت عبور جریانهای بالا را داشته و به همراه هیتسینک آلومینیومی بزرگ، عملکرد پایدارتری در توانهای بالا ارائه میدهد. وجود ولوم تنظیم روی برد نیز امکان کنترل سریع و دقیق توان خروجی را بدون نیاز به تجهیزات جانبی فراهم میکند.
این دیمر برای بارهای مقاومتی مانند المنتهای حرارتی، هیترها، بخاری برقی، وان قلع، لامپهای رشتهای و سایر تجهیزات گرمایشی انتخابی مناسب است. با کاهش یا افزایش توان، میتوان دمای المنت یا شدت روشنایی را متناسب با نیاز تنظیم کرد که علاوه بر بهبود کنترل فرآیند، از مصرف غیرضروری انرژی نیز جلوگیری میکند.
در موتورهای یونیورسال نیز امکان تنظیم سرعت وجود دارد و میتوان سرعت ابزارهایی مانند دریل، فرز یا سایر موتورهای زغالی را تا حدی کنترل کرد. با این حال، استفاده از این دیمر برای موتورهای القایی روتور قفسی، پمپها، کولرهای آبی و تجهیزاتی که به موج سینوسی کامل وابسته هستند توصیه نمیشود.
ابعاد مناسب برد و هیتسینک، نصب این ماژول را در انواع جعبههای پروژه و تابلوهای کنترل آسان کرده است. اتصال آن نیز تنها بهصورت سری با بار انجام میشود و برای بسیاری از کاربردهای عملی به مدار جانبی پیچیدهای نیاز ندارد.
چرا این کالا؟
این دیمر راهکاری ساده و کاربردی برای کنترل توان تجهیزات AC بدون نیاز به طراحی مدارهای قدرت است. استفاده از ترایاک BTA41-600B امکان کنترل جریانهای نسبتاً بالا را فراهم کرده و وجود هیتسینک بزرگ به دفع بهتر حرارت کمک میکند.
تنظیم پیوسته توان باعث میشود بتوان دمای المنتها، شدت روشنایی یا سرعت موتورهای یونیورسال را متناسب با نیاز تنظیم کرد. این موضوع علاوه بر افزایش انعطافپذیری پروژه، در بسیاری از کاربردها موجب کاهش استهلاک تجهیزات و جلوگیری از مصرف بیرویه انرژی میشود.
به دلیل نصب ساده، ابعاد مناسب و کنترل دستی توسط ولوم، این دیمر برای پروژههای آموزشی، تعمیراتی، آزمایشگاهی و ساخت تجهیزات سفارشی نیز گزینهای مناسب محسوب میشود.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- کنترل پیوسته توان خروجی از حدود 5 تا 100 درصد برای تنظیم دقیق عملکرد بار
- استفاده از ترایاک BTA41-600B مناسب برای عبور جریانهای بالا
- تحمل جریان خروجی تا 20 آمپر در شرایط مناسب نصب و خنککاری
- هیتسینک آلومینیومی بزرگ جهت دفع مؤثرتر حرارت
- ولوم تنظیم دستی برای کنترل آسان بدون نیاز به مدار اضافی
- مناسب برای انواع بارهای مقاومتی مانند المنت، هیتر و لامپ رشتهای
- قابلیت کنترل سرعت موتورهای یونیورسال
- نصب آسان بهصورت سری با بار
- ابعاد مناسب برای نصب در جعبه پروژه و تابلوهای کنترل
مشخصات فنی
- مدل: دیمر AC 4.5KW
- نوع کالا: دیمر کنترل توان AC
- ولتاژ ورودی: 220 تا 240 ولت AC
- فرکانس کاری: 50/60 هرتز
- محدوده تنظیم خروجی: 5 تا 100 درصد توان ورودی
- حداکثر جریان خروجی: 20 آمپر
- حداکثر توان نامی: 4.5 کیلووات
- تراشه اصلی: BTA41-600B
- روش کنترل: ولوم تنظیم دستی
- روش کنترل توان: برش فاز (Phase Angle Control)
- روش نصب: اتصال سری با بار
کاربردها
این دیمر برای افرادی مناسب است که نیاز به تنظیم توان تجهیزات برقی AC بدون طراحی مدار اختصاصی دارند. تعمیرکاران، سازندگان تجهیزات گرمایشی، دانشجویان، مهندسان برق و فعالان حوزه الکترونیک قدرت میتوانند از این ماژول برای کنترل توان بارهای مختلف استفاده کنند. قابلیت تنظیم پیوسته توان باعث میشود کنترل دما، شدت روشنایی یا سرعت برخی موتورها بهسادگی انجام شود و فرآیندهای آزمایشگاهی، صنعتی سبک یا آموزشی با دقت بیشتری مدیریت شوند.
کاربردهای رایج
- کنترل توان المنتهای حرارتی
- تنظیم دمای هیترهای برقی
- کنترل شدت نور لامپهای رشتهای
- تنظیم دمای وان قلع
- کنترل سرعت موتورهای یونیورسال
- کنترل بخاریهای برقی
- کنترل تجهیزات گرمایشی آزمایشگاهی
- تست بارهای مقاومتی
- کاهش توان مصرفی تجهیزات گرمایشی
- استفاده در پروژههای آموزشی الکترونیک قدرت
پروژههای پیشنهادی
- ساخت کنترلکننده دمای المنت و هیتر
- طراحی ایستگاه گرمکن یا وان قلع قابل تنظیم
- ساخت کنترل سرعت ابزارهای مجهز به موتور یونیورسال
نکات مهم خرید
- این دیمر تنها برای برق شهر 220 تا 240 ولت AC طراحی شده است.

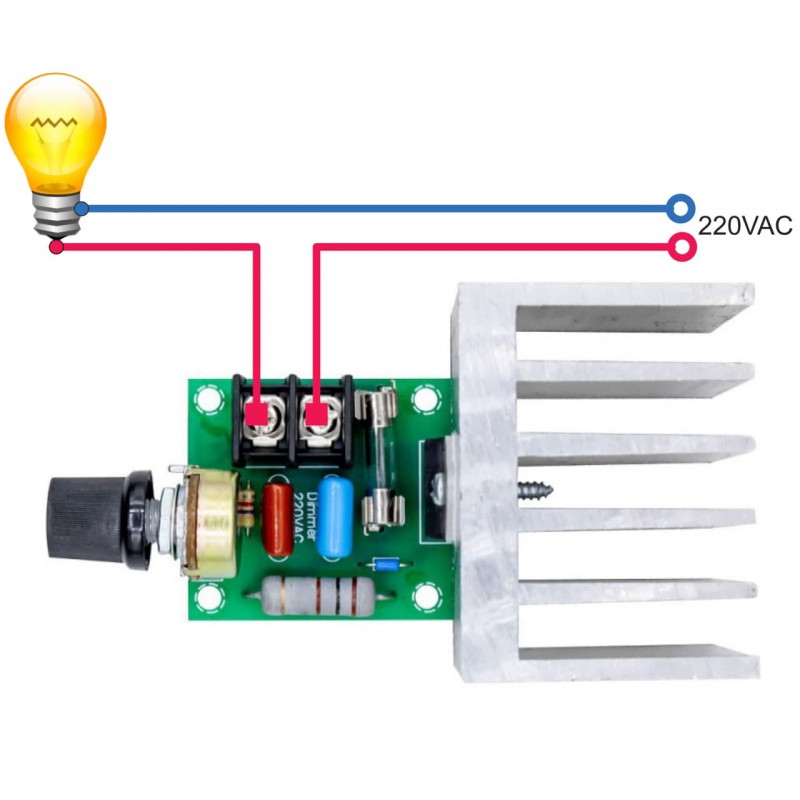

- اتصال مدار باید بهصورت سری با بار انجام شود.
- برای بارهای نزدیک به حداکثر توان، تهویه مناسب و گردش هوای کافی برای هیتسینک در نظر گرفته شود.
- برای موتورهای القایی مانند کولر آبی، پمپ و فنهای القایی معمولی استفاده از این دیمر توصیه نمیشود.
- هنگام نصب و استفاده، به دلیل کار با برق شهر، تمامی نکات ایمنی رعایت شود.
سوالات متداول
- آیا این دیمر برای المنتهای حرارتی مناسب است؟
بله، این محصول برای کنترل توان انواع المنت و هیترهای برقی طراحی شده و عملکرد بسیار مناسبی روی بارهای مقاومتی دارد. - آیا میتوان شدت نور لامپ را تنظیم کرد؟
بله، برای لامپهای رشتهای و هالوژنهای سازگار با دیمر قابل استفاده است. - آیا برای موتورهای یونیورسال قابل استفاده است؟
بله، امکان کنترل سرعت موتورهای یونیورسال مانند برخی دریلها و ابزارهای زغالی وجود دارد. - آیا برای موتور کولر آبی یا پمپ مناسب است؟
خیر، برای موتورهای القایی روتور قفسی استفاده از این نوع دیمر توصیه نمیشود. - آیا نصب آن پیچیده است؟
خیر، این دیمر بهصورت سری با بار نصب میشود و تنظیم توان توسط ولوم روی برد انجام میشود. - آیا توان خروجی قابل تنظیم است؟
بله، توان خروجی بهصورت پیوسته از حدود 5 تا 100 درصد قابل تنظیم است. - آیا این برد نیاز به هیتسینک اضافی دارد؟
هیتسینک آلومینیومی روی برد نصب شده است، اما در توانهای بالا وجود تهویه مناسب برای عملکرد پایدار توصیه میشود.
