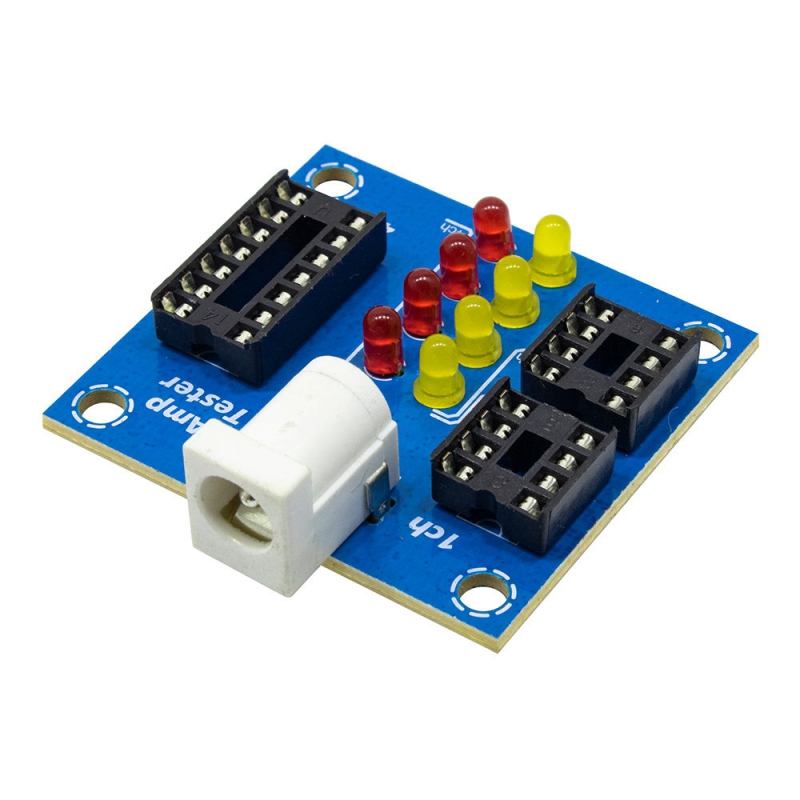

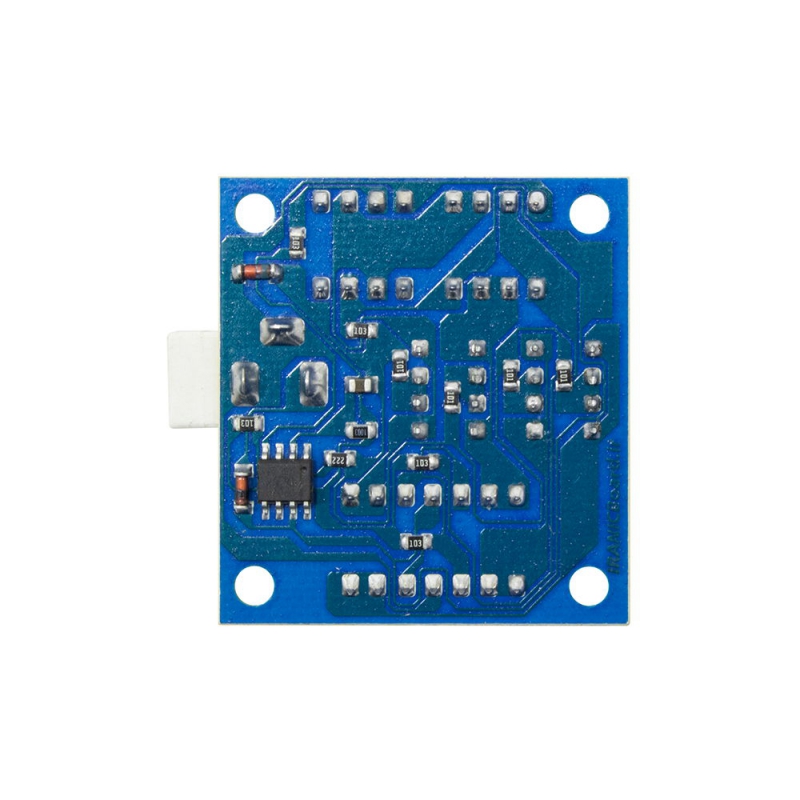

تستر آپامپ ایرانیک برای بررسی سریع عملکرد تقویتکنندههای عملیاتی طراحی شده و با سه سوکت DIP مجزا، امکان تست آیسیهای یککاناله، دوکاناله و چهارکاناله را فراهم میکند. پس از اعمال تغذیه 12V DC و قرار دادن تراشه در سوکت مناسب، هر کانال سالم با LED چشمکزن منظم شناسایی میشود و در صورت وجود ایراد، رفتار LEDها از حالت عادی خارج میشود. این روش، تشخیص سلامت آپامپ را سادهتر کرده و برای عیبیابی بردهای آنالوگ، تست اولیه قطعات و استفاده در محیطهای آموزشی بسیار کاربردی است. ابعاد کوچک و ساختار ساده نیز استفاده از این ماژول را روی میز تعمیرات یا در کارگاههای الکترونیک راحت میکند.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
مشخصات
- ولتاژ کاری: 12V DC
- تعداد سوکت تست: 3 سوکت DIP
- تعداد کانال قابل تست: 1 تا 4 کانال
- نشانگر سلامت کانال: LED چشمکزن
- نوع تست: تست عملکرد لحظهای

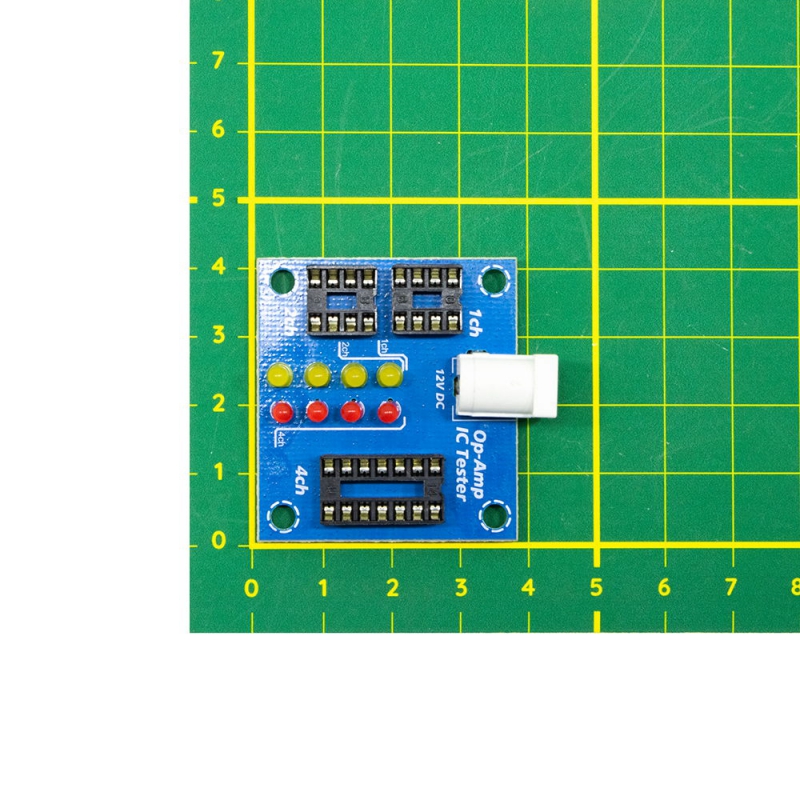

- ابعاد: طول 50mm، عرض 50mm
- نوع تغذیه: ورودی جک استاندارد
نحوه تست:
ولتاژ کاری دستگاه 12 ولت می باشد، کافیست یک آداپتور را به دستگاه وصل کرده و سپس آپ امپ را در سوکت مخصوص خود قرار دهید. هر آپ امپ با توجه به تعداد کانال خود دارای چندین LED می باشد. در صورتی که LED هر کانال شروع به چشمک زدن منظم نماید، بصورت تکی و یا همزمان، آن کانال سالم می باشد. در صورتی که هیچ یک از LED ها روشن نشود و یا اینکه بصورت ممتد روشن شوند، یعنی ان کانال دچار مشکل شده است.
به عنوان مثال، در صورت قرار دادن آپ امپ LM324 بر روی سوکت 14 پین، تمامی LED های سبز رنگ با ریتمی مشخص شروع به چشمک زدن خواهند کرد که نشان از عملکر صحیح هر 4 کانال آن دارد.
تراشه های قابل تست:
تراشه های 8 پایه یک کاناله همانند
TL061-71-81
LM301
LM318
LM741
LM709
LF355
LF356
NE5534
و یا هر تراشه 8 پایه دیگری که دارای خروجی پایه هایی همانند شکل زیر باشد
تراشه های 8 پایه دوکاناله همانند
TL062-72-82-287
MC1458
RC4558
LM358
LM393
و یا هر تراشه 8 پایه دیگری که دارای خروجی پایه هایی همانند شکل زیر باشد
تراشه های 14 پایه چهارکاناله همانند
TL064-74-84
LM324
و یا هر تراشه 14 پایه دیگری که دارای خروجی پایه هایی همانند شکل زیر باشد
لازم به ذکر است که شما هر تراشه دیگری که مشابه این سه آرایش کانال ها باشد می توانید جهت تست از برد استفاده نمایید.
کاربردهای رایج
این ماژول برای کاربرانی مناسب است که میخواهند بدون استفاده از مدارهای جانبی پیچیده، سلامت آپامپ را سریع بررسی کنند. در تعمیرات، آموزش و نمونهسازی، چنین ابزاری زمان عیبیابی را کاهش میدهد و تشخیص قطعه معیوب را قابلاعتمادتر میکند.
تست آیسی LM324
تست آیسی LM358
تست آپامپهای یککاناله
تست آپامپهای دوکاناله
تست آپامپهای چهارکاناله
استفاده در پروژههای آموزشی
عیبیابی سریع بردهای آنالوگ
ابزار میز تعمیرات
کیت آموزشی کارگاهی
آزمایش عملکرد مدار قبل از نصب
