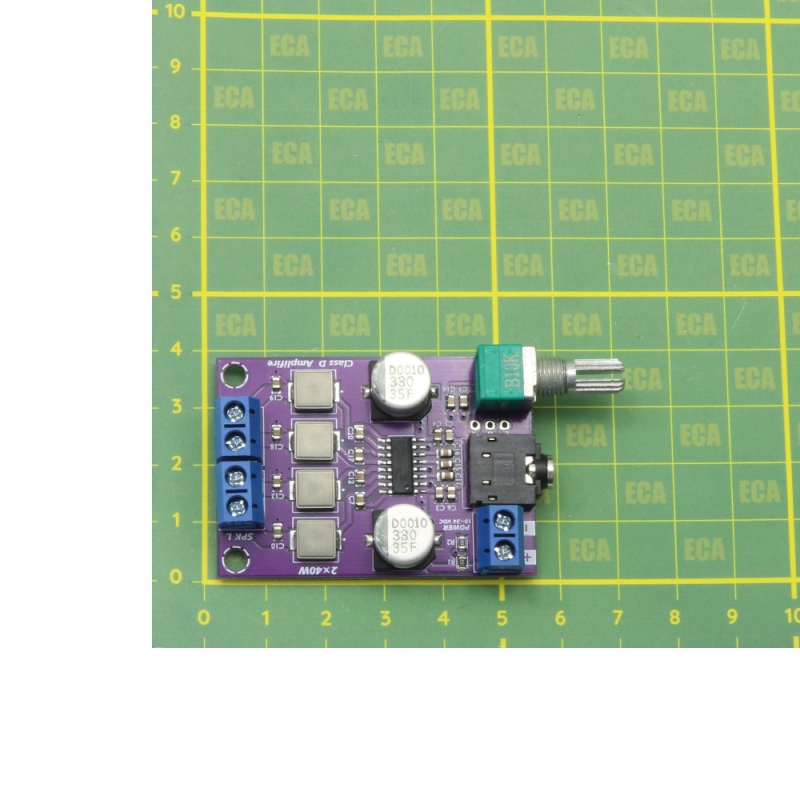

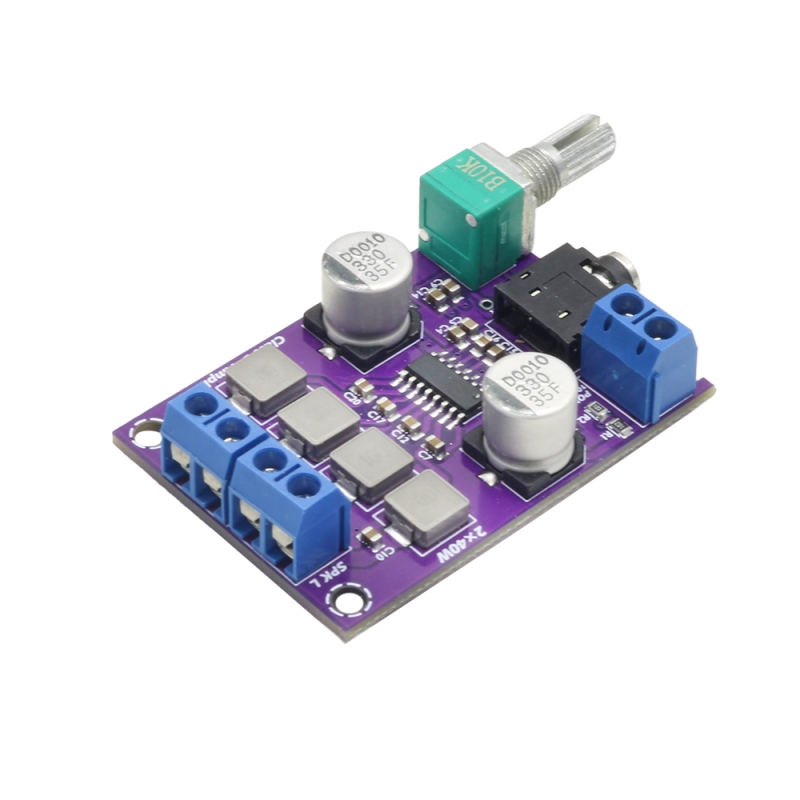

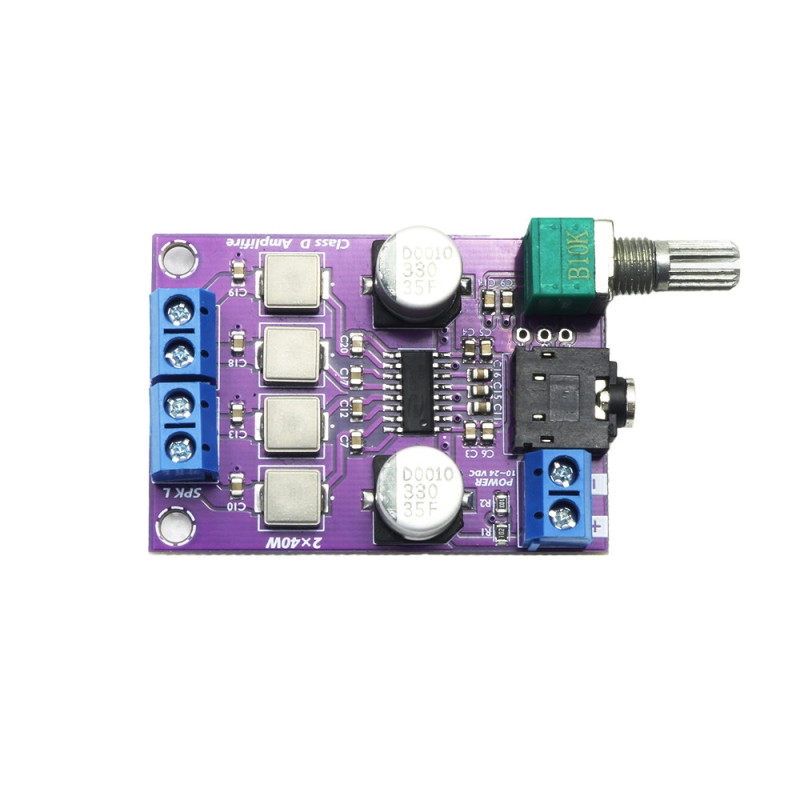

ماژول آمپلیفایر ایرانیک مبتنی بر تراشه CS8673E برای تقویت صدای استریو در پروژههایی طراحی شده است که به توان خروجی نسبتاً بالا، ابعاد جمعوجور و مصرف انرژی بهینه نیاز دارند. ساختار کلاس D یا Class-D در این ماژول باعث میشود بخش بیشتری از انرژی منبع تغذیه به توان صوتی تبدیل شود و اتلاف حرارتی نسبت به بسیاری از تقویتکنندههای خطی کاهش پیدا کند.

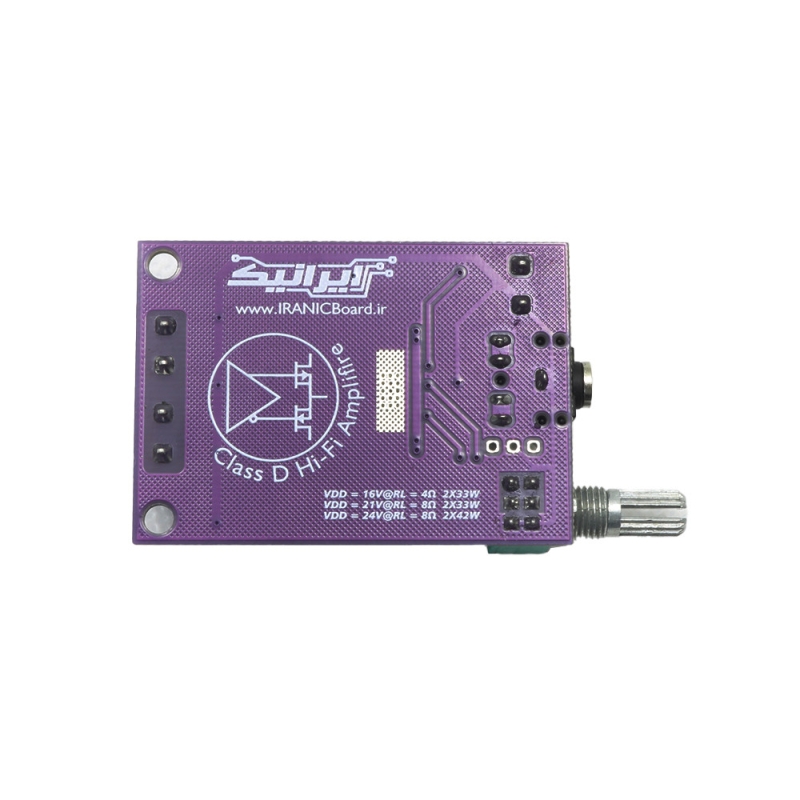

این ماژول دارای 2 کانال مجزا برای اتصال بلندگوی چپ و راست است و توان نامی آن تا حدود 2x40W اعلام شده است. دستیابی به حداکثر توان به ولتاژ منبع تغذیه، امپدانس بلندگو، توان واقعی آداپتور و میزان اعوجاج قابل قبول بستگی دارد. طبق اطلاعات ارائهشده برای محصول، خروجی در شرایط آزمایش با اعوجاج 10% THD+N شامل 2x33W در 16V با بار 4 اهم، 2x33W در 21V با بار 8 اهم و حدود 2x42W در 24V با بار 8 اهم است. بنابراین برای دریافت صدای شفافتر و اعوجاج کمتر، باید توان عملی را پایینتر از حداکثر اعداد آزمایشگاهی در نظر گرفت.
وجود ورودی صوتی جک 3.5 میلیمتری، اتصال ماژول به خروجی هدفون موبایل، کامپیوتر، MP3 Player و گیرندههای صوتی را آسان میکند. پتانسیومتر B10K نصبشده روی برد نیز امکان تنظیم حجم صدا را بدون نیاز به مدار کنترل خارجی فراهم میسازد. این دو ویژگی باعث میشوند برای راهاندازی اولیه، تنها به منبع صوت، منبع تغذیه مناسب و 2 بلندگو نیاز داشته باشید.
ترمینالهای پیچی بخش تغذیه و بلندگوها، سیمکشی و تعویض اتصالات را سادهتر میکنند و برای نمونهسازی، تعمیر تجهیزات صوتی و ساخت پروژههای DIY مناسب هستند. تراشه CS8673E همچنین از قابلیتهایی مانند بیصداشدن خودکار در نبود سیگنال، معماری خروجی بدون فیلتر LC متداول و حفاظتهای داخلی برخوردار است. وجود این قابلیتها به کاهش قطعات جانبی، راهاندازی سادهتر و محافظت بهتر مدار در شرایط غیرعادی کمک میکند.
راندمان مناسب کلاس D باعث شده است این برد در استفاده معمول صوتی به هیتسینک آلومینیومی بزرگ نیاز نداشته باشد؛ بااینحال نصب ماژول در فضای بسته باید همراه با گردش هوای کافی انجام شود. این ویژگی برای ساخت اسپیکرهای رومیزی و پرتابل اهمیت دارد، زیرا وزن، فضای اشغالشده و پیچیدگی مونتاژ را کاهش میدهد.
چرا این کالا؟
این ماژول بخش تقویت توان را بهصورت آماده در اختیار سازنده قرار میدهد و نیاز به طراحی مدار آمپلیفایر، تهیه قطعات متعدد و مونتاژ بخش قدرت را کاهش میدهد. در نتیجه زمان ساخت سیستم صوتی کوتاهتر شده و احتمال خطا در طراحی اولیه کمتر میشود.
توان استریو، کنترل حجم صدای روی برد و ورودی AUX باعث میشوند بتوان آن را مستقیماً در اسپیکرهای رومیزی، پخشکنندههای صوتی دستساز و پروژههای بازسازی تجهیزات صوتی به کار برد. پشتیبانی از تغذیه 12 تا 24 ولت نیز امکان انتخاب منبع تغذیه متناسب با توان موردنیاز پروژه را فراهم میکند.
پاین محصول برای پروژههایی جذابتر است که در آنها ابعاد کوچک، راندمان انرژی، سیمکشی ساده و توان بیشتر از آمپلیفایرهای کوچک 5 یا 10 واتی اهمیت دارد. استفاده از برد آماده همچنین میتواند هزینه و زمان آزمون مدار چاپی اختصاصی را در پروژههای نمونهسازی کاهش دهد.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
- خروجی استریو با توان نامی تا 2x40W: مناسب برای راهاندازی 2 بلندگو و ایجاد صدای چپ و راست در سیستمهای صوتی متوسط.
- ساختار تقویتکننده Class-D: کاهش اتلاف انرژی و تولید حرارت کمتر در مقایسه با بسیاری از مدارهای تقویتکننده خطی.
- بازه تغذیه 12 تا 24V DC: امکان تنظیم توان خروجی با انتخاب منبع تغذیه متناسب با بلندگو و کاربرد.
- مناسب برای بلندگوهای 4 تا 8 اهم: قابل استفاده با طیف متداولی از بلندگوهای صوتی.
- ورودی صوتی جک 3.5mm: اتصال آسان به موبایل، لپتاپ، کامپیوتر، گیرنده بلوتوث و پخشکنندههای صوتی.
- کنترل حجم صدای روی برد: تنظیم مستقیم سطح خروجی بدون نیاز به نصب ولوم جداگانه.
- ترمینالهای پیچی: اتصال سریع و مطمئنتر سیمهای تغذیه و بلندگوها در پروژههای آزمایشی و دائم.
- قابلیت کاهش صدای مزاحم در نبود ورودی: عملکرد Mute داخلی تراشه به جلوگیری از پخش نویز محسوس در حالت بیسیگنال کمک میکند.
- حفاظت داخلی: کاهش احتمال آسیب تراشه در شرایطی مانند اتصال کوتاه خروجی یا افزایش بیش از حد دما.
- ابعاد جمعوجور: مناسب برای نصب در جعبه اسپیکر، پنل صوتی یا تجهیزات دارای فضای محدود.
مشخصات فنی
- مدل محصول: ماژول آمپلیفایر 2x40W CS8673E
- برند برد: ایرانیک
- نوع تقویتکننده: استریو کلاس D
- تراشه اصلی: CS8673E
- تعداد کانال خروجی: 2 کانال، چپ و راست
- توان خروجی نامی: تا 2x40W بسته به شرایط تغذیه و بار
- ولتاژ کاری: 12 تا 24V DC
- حداکثر ولتاژ مجاز اعلامشده: کمتر از 26V DC
- امپدانس بلندگوی قابل اتصال: 4 تا 8 اهم
- کنترل حجم صدا: پتانسیومتر B10K روی برد
- ورودی صوتی: جک استریو 3.5mm
- اتصال تغذیه: ترمینال پیچی 2 پین
- اتصال بلندگوها: ترمینال پیچی مجزا برای کانالهای چپ و راست
- فناوری تقویت: مدولاسیون PWM
- حفاظتها: حفاظت اتصال کوتاه و افزایش دما
- خنککاری: بدون هیتسینک آلومینیومی مجزا در شرایط استفاده متعارف
- توان در 16V و بار 4Ω: حدود 2x33W در 10% THD+N
- توان در 21V و بار 8Ω: حدود 2x33W در 10% THD+N
- توان در 24V و بار 8Ω: حدود 2x42W در 10% THD+N
کاربردها
این ماژول برای سازندگان پروژههای صوتی، تعمیرکاران، دانشجویان الکترونیک و افرادی مناسب است که میخواهند بدون طراحی بخش قدرت، یک سیستم تقویت صدای استریو بسازند. اتصال ورودی AUX و وجود ولوم روی برد، راهاندازی آن را برای آزمایشگاه، نمونهسازی و پروژههای خانگی ساده میکند.
در پروژههایی مانند اسپیکر رومیزی یا پرتابل، راندمان کلاس D به کاهش مصرف انرژی و گرمای تولیدشده کمک میکند. در بازسازی دستگاههای صوتی نیز میتوان از این برد برای جایگزینی بخش آمپلیفایر آسیبدیده استفاده کرد؛ مشروط بر اینکه ولتاژ تغذیه، امپدانس و توان بلندگوها با ماژول سازگار باشند.
بیشترین ارزش این محصول در سیستمهایی ایجاد میشود که به 2 کانال خروجی، توان بیشتر از آمپلیفایرهای کمقدرت، نصب سریع و کنترل صدای مستقل نیاز دارند.
کاربردهای واقعی
- ساخت اسپیکر استریو رومیزی
- ساخت اسپیکر پرتابل با باتری و مبدل تغذیه مناسب
- تقویت خروجی گیرندههای بلوتوث صوتی
- ساخت سیستم صوتی برای کامپیوتر یا تلویزیون
- بازسازی آمپلیفایر تجهیزات صوتی قدیمی
- استفاده در کیوسکها و تابلوهای صوتی
- ساخت پخشکننده صوتی برای کارگاه یا محیط خانگی
- پروژههای آموزشی تقویتکنندههای Class-D
پروژههای پیشنهادی
- اسپیکر بلوتوثی استریو با ماژول گیرنده Bluetooth
- سیستم صوتی رومیزی 2 کاناله با منبع تغذیه 24V
- آمپلیفایر AUX قابل حمل با جعبه و کلید روشن/خاموش
- بازسازی اسپیکرهای پسیو و تبدیل آنها به اسپیکر اکتیو
نکات مهم خرید
- منبع تغذیه باید DC تثبیتشده و متناسب با توان موردنیاز باشد؛ آداپتور ضعیف باعث افت صدا، اعوجاج یا خاموشی مدار میشود.
- ولتاژ ورودی نباید از 26V عبور کند. استفاده از منبع 12 تا 24V توصیه شده است.
- پلاریته مثبت و منفی تغذیه را پیش از روشنکردن بررسی کنید؛ اتصال معکوس میتواند به ماژول آسیب بزند.
- توان نامی بلندگو باید متناسب با توان خروجی انتخاب شود و امپدانس آن در محدوده 4 تا 8 اهم باشد.
- خروجیهای بلندگو از نوع پلشده هستند؛ سیم منفی خروجی کانالهای چپ و راست را به یکدیگر یا به منفی تغذیه متصل نکنید.
- برای دریافت توان بالا، از سیم تغذیه مناسب، اتصالات محکم و منبع با جریان کافی استفاده شود.
- ماژول را داخل محفظه کاملاً بسته و بدون گردش هوا نصب نکنید.
- این برد دارای گیرنده Bluetooth داخلی نیست و برای اتصال بیسیم به ماژول گیرنده صوتی جداگانه نیاز دارد.
سوالات متداول
- آیا این ماژول واقعاً در هر کانال 40 وات خروجی میدهد؟
توان خروجی به ولتاژ تغذیه، امپدانس بلندگو، توان منبع و اعوجاج مجاز وابسته است. توان نزدیک 40W در شرایط تغذیه و بار مشخص و با THD+N برابر 10% اعلام شده است؛ توان صوتی شفاف و کماعوجاج کمتر خواهد بود. - برای استفاده معمول چه منبع تغذیهای مناسب است؟
برای توان متوسط میتوان از منبع 12 تا 19V استفاده کرد. برای نزدیکشدن به حداکثر توان، منبع تثبیتشده 24V با جریان کافی موردنیاز است. جریان مناسب باید براساس توان مورد انتظار انتخاب شود. - آیا میتوان بلندگوی 4 اهم به آن متصل کرد؟
بله، ماژول برای بلندگوهای 4 تا 8 اهم معرفی شده است. در زمان استفاده از بلندگوی 4 اهم باید به ولتاژ تغذیه، توان بلندگو و دمای برد توجه شود. - آیا این ماژول ورودی Bluetooth دارد؟
خیر. ورودی برد از طریق جک صوتی 3.5mm است. برای دریافت صدا از موبایل بهصورت بیسیم باید یک گیرنده Bluetooth صوتی به ورودی آن اضافه شود. - آیا به هیتسینک نیاز دارد؟
در استفاده متعارف صوتی، هیتسینک آلومینیومی مجزا برای آن در نظر گرفته نشده است. بااینحال گردش هوای مناسب، بهخصوص در توانهای بالا، ضروری است. - آیا میتوان منفی خروجی 2 کانال را مشترک کرد؟
خیر. خروجیهای آمپلیفایر پلشده هستند و هر بلندگو باید مستقیماً به ترمینال مثبت و منفی همان کانال متصل شود. - آیا برای ساخت اسپیکر پرتابل مناسب است؟
بله، راندمان کلاس D، ابعاد کوچک و خروجی استریو آن را برای این کاربرد مناسب میکند؛ اما باتری باید همراه با مدار حفاظت و مبدل ولتاژ متناسب انتخاب شود. - آیا ولوم روی برد دستگاه را خاموش میکند؟
براساس تصاویر، قطعه نصبشده یک پتانسیومتر B10K برای کنترل سطح صدا است. وجود کلید روشن/خاموش داخلی برای این نسخه تأیید نشده و بهتر است کلید تغذیه جداگانه نصب شود.
