ماژول آمپلیفایر Hi-Fi مونو 60 وات با بهرهگیری از کراساور اکتیو سهراهه (3-Way Active Crossover) امکان تفکیک سیگنال صوتی به سه باند فرکانسی مجزا را فراهم میکند. در این ساختار، هر یک از خروجیهای Woofer، Mid و Tweeter تنها محدوده فرکانسی مناسب خود را دریافت میکنند که نتیجه آن کاهش تداخل فرکانسی، افزایش شفافیت صدا و عملکرد بهتر مجموعه بلندگوها است.
برخلاف سیستمهایی که از کراساور پسیو استفاده میکنند، وجود کراساور اکتیو باعث میشود پردازش فرکانسها پیش از مرحله تقویت انجام شود. این روش علاوه بر کاهش اتلاف توان، موجب کنترل بهتر هر بخش از سیستم صوتی و دستیابی به صدایی متعادلتر میشود.
ورودی صوتی از طریق جک RCA انجام میشود که اتصال ماژول به منابع صوتی متداول مانند پخشکنندهها، DAC، کامپیوتر، تلویزیون یا پیشتقویتکننده را بسیار ساده میکند. همچنین یک ولوم اصلی روی برد برای تنظیم شدت صدای کل سیستم در نظر گرفته شده است.
برای کاربرانی که نیاز به تنظیم دقیقتر خروجیها دارند، سه پین هدر روی برد تعبیه شده تا بتوان سه ولوم خارجی (ترجیحاً 10kΩ) را برای کنترل مستقل سطح صدای هر یک از خروجیهای Woofer، Mid و Tweeter متصل کرد. این قابلیت هنگام تنظیم بالانس اسپیکرها و ساخت سیستمهای صوتی سفارشی بسیار کاربردی است.
این ماژول برای استفاده با بلندگوهای 4 تا 8 اهم طراحی شده و در صورت تغذیه با 20 تا 24 ولت DC میتواند به توان خروجی اسمی 60 وات دست یابد. همچنین امکان راهاندازی با ولتاژ 12 ولت نیز وجود دارد، هرچند توان خروجی متناسب با ولتاژ تغذیه کاهش خواهد یافت.

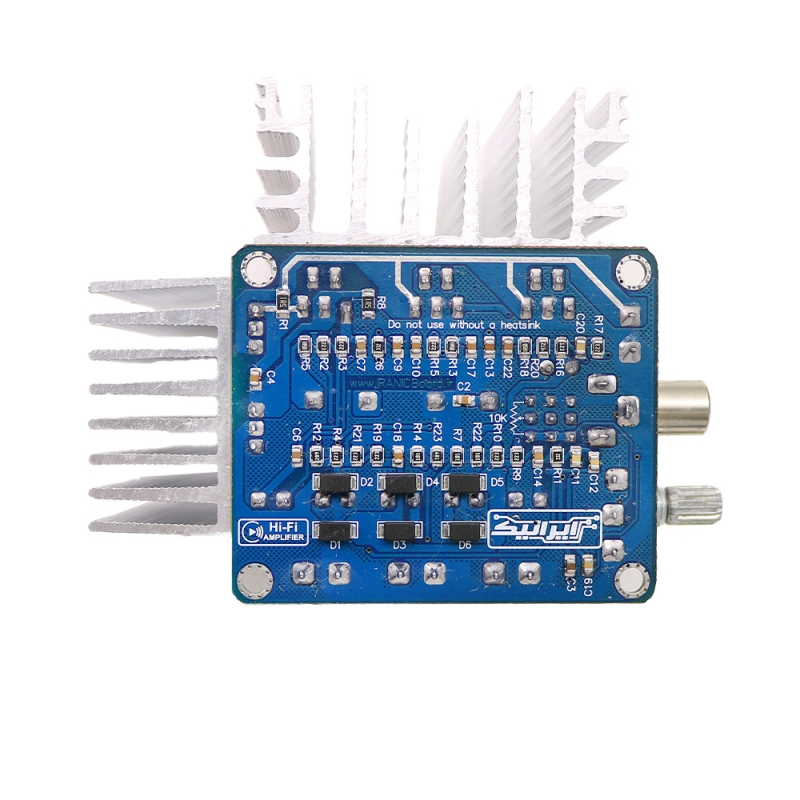

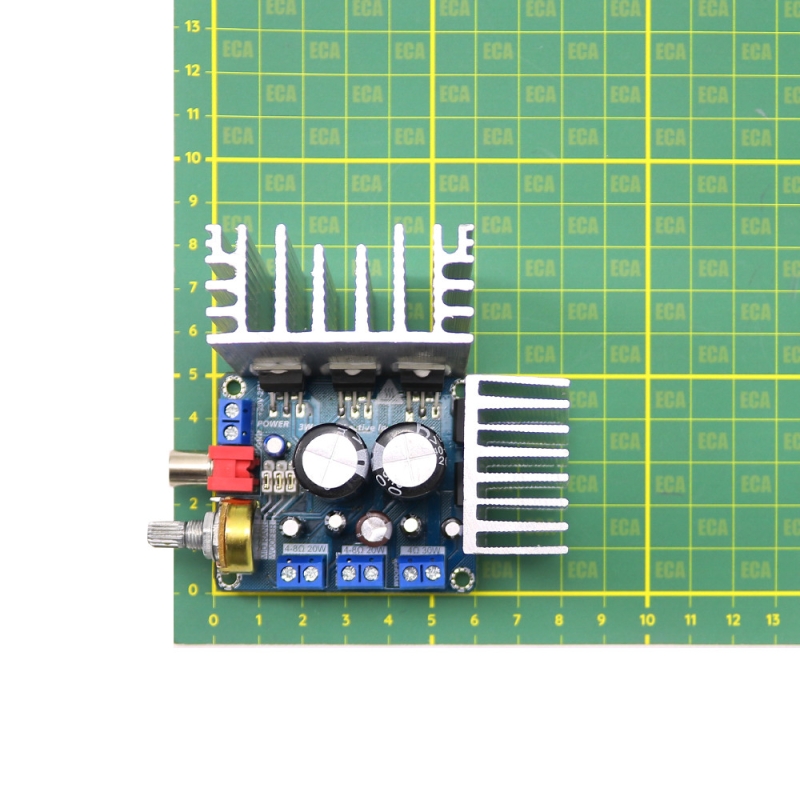

استفاده از هیتسینکهای آلومینیومی بزرگ روی قطعات توان، دفع حرارت را بهبود میدهد. با این حال، در استفاده طولانیمدت یا هنگام کار در توانهای بالا، استفاده از فن خنککننده برای حفظ پایداری عملکرد و افزایش عمر قطعات توصیه میشود.
این ماژول گزینهای مناسب برای ساخت اسپیکرهای سهراهه، سیستمهای صوتی خانگی، پروژههای DIY و نمونههای آموزشی مرتبط با طراحی سیستمهای صوتی چندباند محسوب میشود.
چرا این کالا؟
این ماژول با ترکیب آمپلیفایر و کراساور اکتیو روی یک برد، فرآیند طراحی سیستمهای صوتی سهراهه را سادهتر میکند و نیاز به طراحی مدارهای مجزای تفکیک فرکانس را کاهش میدهد.
مزایای اصلی آن عبارتاند از:
تفکیک مستقل فرکانسهای پایین، میانی و بالا برای بهبود کیفیت شنیداری
کاهش پیچیدگی طراحی سیستمهای صوتی سهراهه
امکان تنظیم جداگانه سطح صدای هر باند فرکانسی
اتصال آسان به انواع منابع صوتی از طریق ورودی RCA
مناسب برای بلندگوهای رایج 4 تا 8 اهم
مناسب برای پروژههای سفارشی و ارتقاء سیستمهای صوتی
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- کراساور اکتیو سهراهه داخلی برای تفکیک دقیق فرکانسها
- خروجیهای مستقل Woofer، Mid و Tweeter برای راهاندازی بلندگوهای سهراهه
- توان خروجی تا 60 وات در شرایط تغذیه مناسب
- سازگار با بلندگوهای 4 تا 8 اهم
- ورودی RCA برای اتصال آسان به منابع صوتی متداول
- ولوم اصلی جهت کنترل سریع شدت صدای سیستم
- قابلیت افزودن سه ولوم خارجی برای تنظیم مستقل هر خروجی
- هیتسینک آلومینیومی بزرگ برای دفع بهتر حرارت
- نصب و سیمکشی ساده با ترمینالهای پیچی
- مناسب برای پروژههای DIY، آموزشی و سیستمهای صوتی خانگی
مشخصات فنی
- نوع محصول: ماژول آمپلیفایر صوتی مونو
- توان خروجی: 60 وات
- نوع کراساور: Active Crossover سهراهه
- تعداد خروجیها: 3 خروجی مستقل
- خروجی اول: Woofer
- خروجی دوم: Mid
- خروجی سوم: Tweeter
- امپدانس بلندگو: 4 تا 8 اهم
- ولتاژ تغذیه پیشنهادی: 20 تا 24 ولت DC
- جریان تغذیه پیشنهادی: 2 آمپر
- امکان راهاندازی با 12 ولت: دارد (با استفاده از خازن کمکی)
- ورودی صوت: جک RCA
- کنترل صدا: ولوم اصلی روی برد
- قابلیت اتصال ولوم خارجی: 3 عدد (ترجیحاً 10kΩ)
- نوع ترمینال خروجی: ترمینال پیچی
- خنککننده: هیتسینک آلومینیومی نصبشده
- نیاز به فن در توانهای بالا: بله
کاربردها
این ماژول برای افرادی مناسب است که قصد ساخت یا ارتقاء یک سیستم صوتی سهراهه با کیفیت مناسب را دارند. وجود کراساور اکتیو داخلی باعث میشود تقسیم فرکانسها بدون نیاز به طراحی مدارهای جانبی انجام شود و هر بلندگو تنها محدوده فرکانسی مناسب خود را دریافت کند. این موضوع علاوه بر بهبود کیفیت صدا، فرآیند طراحی و سیمکشی را نیز سادهتر میکند. دانشجویان، علاقهمندان به پروژههای DIY، تعمیرکاران تجهیزات صوتی و سازندگان اسپیکرهای سفارشی میتوانند از این برد برای ساخت سیستمهای صوتی چندباند با تنظیمات مستقل استفاده کنند.
کاربردهای واقعی
- ساخت اسپیکر سهراهه Hi-Fi
- سیستم صوتی خانگی
- تقویتکننده صوت برای سینمای خانگی
- ساخت اسپیکرهای سفارشی
- پروژههای DIY صوتی
- تست و ارزیابی بلندگوهای Woofer، Mid و Tweeter
- پروژههای آموزشی الکترونیک صوتی
پروژههای پیشنهادی
- ساخت اسپیکر سهراهه رومیزی
- طراحی سیستم صوتی قابل حمل با باتری
- ارتقاء اسپیکرهای قدیمی به سیستم سهراهه
نکات مهم خرید
- برای دستیابی به توان خروجی اسمی، از منبع تغذیه 20 تا 24 ولت DC با جریان مناسب استفاده شود.
- در توانهای بالا و استفاده مداوم، نصب فن خنککننده در کنار هیتسینکها توصیه میشود.
- این برد برای بلندگوهای 4 تا 8 اهم طراحی شده است.
- برای کنترل مستقل هر خروجی میتوان سه ولوم 10kΩ به پینهای تعبیهشده روی برد متصل کرد.
- قطبیت تغذیه و سیمکشی بلندگوها پیش از روشن کردن مدار بررسی شود.
سوالات متداول
- آیا این ماژول استریو است؟
خیر، این ماژول مونو است و سه خروجی آن مربوط به باندهای فرکانسی مختلف یک کانال صوتی هستند. - آیا خروجیها را میتوان مستقیماً به ووفر، میدرنج و توییتر متصل کرد؟
بله، هر خروجی برای یکی از این سه نوع بلندگو در نظر گرفته شده است. - بهترین ولتاژ تغذیه برای دستیابی به توان 60 وات چیست؟
ولتاژ 20 تا 24 ولت DC پیشنهاد میشود. - آیا با بلندگوهای 8 اهم نیز سازگار است؟
بله، برای بلندگوهای 4 تا 8 اهم مناسب است. - آیا امکان تنظیم صدای هر خروجی به صورت جداگانه وجود دارد؟
بله، با اتصال سه ولوم خارجی 10kΩ میتوان هر خروجی را مستقل تنظیم کرد. - آیا استفاده از فن الزامی است؟
در توانهای پایین معمولاً خیر، اما در استفاده طولانیمدت یا توانهای بالا استفاده از فن توصیه میشود. - آیا میتوان ماژول را با 12 ولت راهاندازی کرد؟
بله، امکان راهاندازی با 12 ولت وجود دارد، اما توان خروجی نسبت به تغذیه 20 تا 24 ولت کمتر خواهد بود.
