ماژول آمپلی فایر صوتی 18W ایرانیک بر پایه تراشه TDA2030A طراحی شده است؛ یکی از شناختهشدهترین تقویتکنندههای صوتی کلاس AB (Class AB) که به دلیل کیفیت صدای مناسب، اعوجاج پایین و طراحی ساده، سالها در انواع تجهیزات صوتی مورد استفاده قرار گرفته است.
مهمترین مزیت این ماژول، فراهم کردن امکان راهاندازی سریع یک آمپلیفایر مونو بدون نیاز به طراحی مدار تقویتکننده است. تنها با اتصال منبع تغذیه، سیگنال صوتی و بلندگو، میتوان از آن در انواع پروژههای صوتی استفاده کرد.
وجود پتانسیومتر 10K روی برد باعث میشود شدت صدا بدون نیاز به مدار جانبی بهراحتی تنظیم شود. این ویژگی در ساخت اسپیکرهای رومیزی، تجهیزات آموزشی و پروژههای DIY، فرآیند راهاندازی را سادهتر میکند.

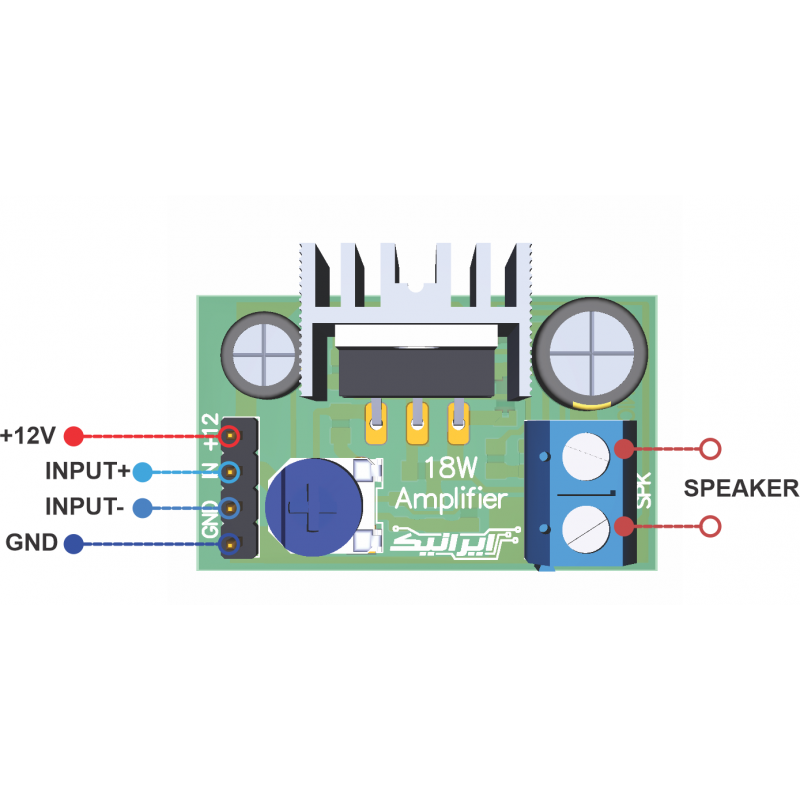

ورودی صوت از طریق پین هدر و خروجی بلندگو توسط ترمینال پیچی در دسترس است. این طراحی علاوه بر افزایش سرعت مونتاژ، اتصال مطمئنتری برای سیمهای بلندگو فراهم میکند.
مدار از محافظت در برابر اتصال کوتاه بهره میبرد که در شرایط خطا میتواند از آسیبدیدگی تراشه جلوگیری کند. همچنین وجود LED پاور وضعیت روشن بودن مدار را بهصورت لحظهای نمایش میدهد و عیبیابی و راهاندازی را آسانتر میکند.
ابعاد کوچک برد نیز امکان استفاده از آن را در تجهیزات قابلحمل، باکسهای اسپیکر و پروژههایی که فضای نصب محدودی دارند فراهم میکند.
چرا این کالا؟
این ماژول برای افرادی مناسب است که میخواهند بدون طراحی مدار آمپلیفایر، یک تقویتکننده صوتی مونو را در کمترین زمان راهاندازی کنند.
مزایای اصلی آن عبارتاند از:
- آماده استفاده بودن و کاهش زمان طراحی مدار
- استفاده از تراشه شناختهشده TDA2030A با عملکرد پایدار
- امکان تنظیم سریع حجم صدا از طریق ولوم روی برد
- نصب آسان با استفاده از ترمینال پیچی و پین هدر
- مناسب برای بلندگوهای 4 تا 8 اهم
- ابعاد کوچک و مناسب برای نصب داخل انواع باکس و تجهیزات
- گزینهای مناسب برای پروژههای آموزشی، DIY و سیستمهای صوتی ساده
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- استفاده از تراشه TDA2030A برای تقویت صدای مونو با کیفیت مناسب
- توان خروجی تا 18 وات برای راهاندازی بلندگوهای تککاناله
- ولوم تنظیم صدا روی برد برای کنترل سریع شدت صدا
- ورودی صوت از طریق پین هدر جهت اتصال آسان به منابع صوتی
- خروجی بلندگو با ترمینال پیچی برای اتصال مطمئن سیمها
- محافظت داخلی در برابر اتصال کوتاه برای افزایش ایمنی مدار
- LED نمایش وضعیت تغذیه جهت بررسی سریع عملکرد برد
- ابعاد کوچک و مناسب برای پروژههایی با فضای محدود
مشخصات فنی
- مدل: ماژول آمپلی فایر صوتی 18W
- برند: ایرانیک
- نوع کالا: ماژول آمپلی فایر صوتی مونو
- تراشه: TDA2030A
- کلاس تقویتکننده: Class AB
- ولتاژ کاری: 6 تا 12 ولت DC
- توان خروجی: 18 وات
- امپدانس بلندگو: 4 تا 8 اهم
- تعداد کانال: 1 (Mono)
- پتانسیومتر تنظیم صدا: 10K اهم
- ورودی صدا: پین هدر
- خروجی بلندگو: ترمینال پیچی
- محافظت: اتصال کوتاه
- نشانگر تغذیه: LED
- ابعاد تقریبی: 48 × 25 میلیمتر
کاربردها
اگر قصد ساخت یا ارتقای یک سیستم صوتی تککاناله را دارید، این ماژول میتواند بدون نیاز به طراحی مدار تقویتکننده، راهاندازی پروژه را بسیار سادهتر کند. تغذیه DC، ابعاد کوچک و وجود ولوم تنظیم صدا باعث شده این برد برای دانشجویان، تعمیرکاران، سازندگان تجهیزات DIY، پروژههای آموزشی و انواع سیستمهای صوتی کوچک گزینهای کاربردی باشد. همچنین برای استفاده در تجهیزاتی که نیاز به تقویت صدای یک بلندگو دارند، انتخاب مناسبی محسوب میشود.
کاربردهای رایج
- ساخت آمپلیفایر مونو خانگی
- تقویت صدای کامپیوتر
- تقویت صدای موبایل
- ارتقای صدای تلویزیون
- اسپیکرهای قابل حمل
- باکس اسپیکر تککاناله
- تجهیزات آموزشی الکترونیک
- پروژههای صوتی DIY
- سیستمهای اطلاعرسانی صوتی کوچک
- پروژههای دانشجویی و آزمایشگاهی
پروژههای پیشنهادی
- ساخت اسپیکر رومیزی تککاناله
- ساخت سیستم صوتی قابلحمل با باتری
- تقویتکننده صوت برای بردهای پخش MP3 یا بلوتوث
نکات مهم خرید
- از منبع تغذیه DC در محدوده 6 تا 12 ولت استفاده کنید.
- بلندگو با امپدانس 4 تا 8 اهم برای این ماژول مناسب است.
- قطبیت تغذیه را پیش از اتصال بررسی کنید.
- برای استفاده طولانیمدت در توانهای بالا، تهویه مناسب اطراف هیتسینک تراشه توصیه میشود.
- ورودی این ماژول مونو است؛ در صورت استفاده از منبع صدای استریو، لازم است دو کانال بهصورت مناسب با هم ترکیب شوند.
سوالات متداول
- آیا این ماژول استریو است؟
خیر، این برد یک آمپلیفایر مونو (تککاناله) است. - چه بلندگویی برای آن مناسب است؟
بلندگوهای با امپدانس 4 تا 8 اهم. - آیا ولوم تنظیم صدا روی برد وجود دارد؟
بله، یک پتانسیومتر 10K برای تنظیم حجم صدا روی برد تعبیه شده است. - آیا میتوان آن را به ماژول بلوتوث صوتی متصل کرد؟
بله، در صورت سازگاری سطح سیگنال خروجی، اتصال به اکثر ماژولهای پخش و بلوتوث امکانپذیر است. - ولتاژ تغذیه مناسب چقدر است؟
بین 6 تا 12 ولت DC. - آیا خروجی بلندگو بهصورت ترمینال است؟
بله، خروجی از طریق ترمینال پیچی ارائه شده است. - آیا مدار در برابر اتصال کوتاه محافظت دارد؟
بله، طبق مشخصات محصول، مدار دارای محافظت در برابر اتصال کوتاه است.
