ماژول آمپلی فایر 4x45W ایرانیک بر پایه تراشه شناختهشده TDA7388 طراحی شده و امکان راهاندازی همزمان چهار کانال صوتی را تنها با یک برد فراهم میکند. این ویژگی باعث میشود بدون نیاز به استفاده از چندین ماژول مجزا، بتوان یک سیستم صوتی چندکاناله با سیمکشی سادهتر و فضای اشغالشده کمتر ایجاد کرد.
ورودی صوتی از طریق جک استاندارد 3.5 میلیمتری انجام میشود؛ بنابراین اتصال مستقیم به تلفن همراه، لپتاپ، کامپیوتر، ماژولهای بلوتوث، پخش خودرو و سایر منابع صوتی بهسادگی امکانپذیر است. همچنین وجود پتانسیومتر تنظیم حجم صدا روی برد، کنترل سریع شدت صدا را بدون نیاز به مدار جانبی فراهم میکند.
استفاده از تراشه TDA7388 که یک آمپلیفایر کلاس AB چهار کاناله است، موجب دستیابی به کیفیت صدای مناسب، اعوجاج پایین و پاسخ فرکانسی گسترده برای پخش موسیقی و صوت میشود. این تراشه به دلیل استفاده گسترده در سیستمهای صوتی خودرو، عملکرد پایداری در تغذیه 12 ولتی ارائه میدهد.
برای حفظ عملکرد پایدار در توانهای بالا، برد به هیتسینک آلومینیومی بزرگ مجهز شده است که دفع حرارت را بهبود میبخشد و به افزایش پایداری عملکرد تراشه کمک میکند.
یکی دیگر از مزیتهای این ماژول، وجود مدارهای محافظ داخلی تراشه در برابر افزایش دما، اضافهبار و اتصال کوتاه است که احتمال آسیبدیدن مدار در شرایط کاری نامناسب را کاهش میدهد.
ابعاد کوچک برد در کنار ترمینالهای پیچی، نصب آن را در پروژههای سفارشی، جعبههای صوتی، تجهیزات خودرو و انواع سیستمهای صوتی آسان میکند.
چرا این کالا؟
اگر قصد ساخت یا ارتقای یک سیستم صوتی چهار کاناله را دارید، این ماژول میتواند بسیاری از پیچیدگیهای طراحی را حذف کند. استفاده از تراشه TDA7388، هیتسینک آماده، ورودی صوت استاندارد و کنترل حجم صدای داخلی باعث میشود بدون طراحی مدار تقویتکننده، تنها با اتصال منبع تغذیه، ورودی صدا و بلندگوها، سیستم صوتی خود را راهاندازی کنید.
مزایای اصلی این ماژول عبارتاند از:
راهاندازی همزمان چهار بلندگو با یک برد
مناسب برای تغذیه رایج 12 ولتی خودرو
نصب آسان با ترمینالهای پیچی
اتصال مستقیم به اکثر منابع صوتی دارای خروجی 3.5 میلیمتری
وجود کنترل حجم صدا روی برد
دفع حرارت مناسب به کمک هیتسینک آلومینیومی
مدارهای محافظ داخلی برای افزایش اطمینان عملکرد
مناسب برای پروژههای DIY بدون نیاز به طراحی آمپلیفایر از ابتدا
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- چهار کانال خروجی مستقل برای راهاندازی همزمان چهار بلندگو
- استفاده از تراشه TDA7388 با کیفیت صدای مناسب و عملکرد پایدار
- توان خروجی تا 45 وات برای هر کانال (طبق مشخصات ارائهشده)
- تغذیه 12 تا 24 ولت DC و سازگار با بسیاری از منابع تغذیه متداول
- ورودی صوت از طریق جک 3.5 میلیمتری
- پتانسیومتر تنظیم حجم صدا روی برد
- هیتسینک آلومینیومی جهت بهبود دفع حرارت
- مدار محافظ داخلی در برابر اتصال کوتاه، اضافهبار و افزایش دما
- ترمینالهای پیچی برای نصب سریع و مطمئن سیمها
- ابعاد مناسب برای نصب در انواع پروژههای صوتی
مشخصات فنی
- مدل تراشه: TDA7388
- نوع مدار: آمپلیفایر صوتی چهار کاناله کلاس AB
- ولتاژ کاری: 12 تا 24 ولت DC
- ولتاژ پیشنهادی: 12 تا 15 ولت DC
- فرکانس پاسخ: 20Hz تا 20kHz
- جریان بیبار: کمتر از 400mA
- جریان موردنیاز: 3 تا 10A
- توان خروجی هر کانال: 45W در بار 4Ω (طبق اطلاعات ارائهشده)
- ورودی صوت: جک 3.5mm
- نوع پکیج تراشه: Multiwatt-15

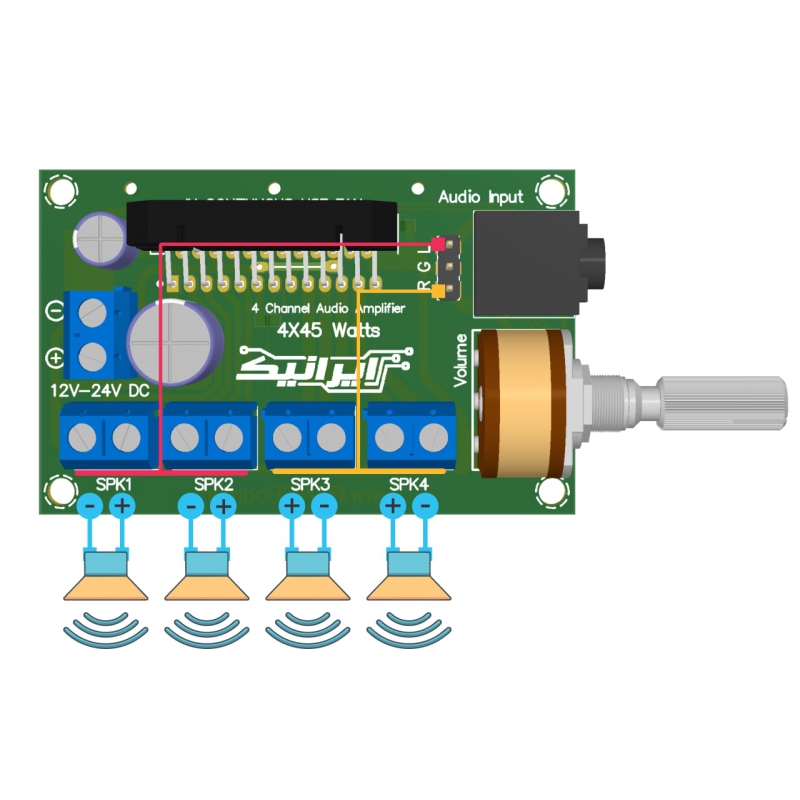

- خروجی بلندگو: 4 کانال (SPK1 تا SPK4)

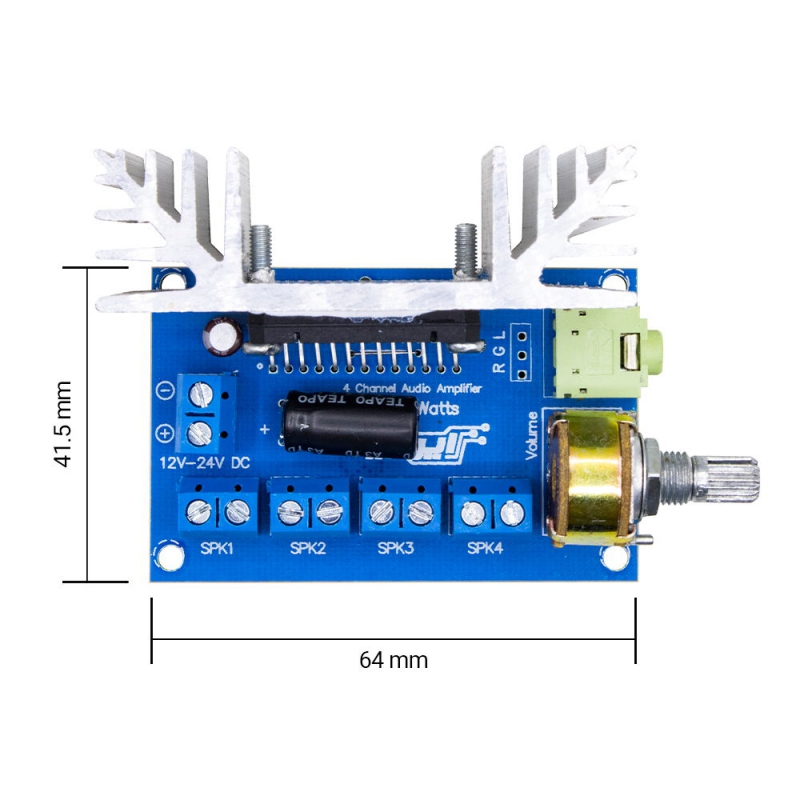

- ابعاد برد: 64 × 41.5 میلیمتر
- حفاظت داخلی: اتصال کوتاه، اضافهبار و افزایش دما
کاربردها
این ماژول برای افرادی مناسب است که قصد دارند بدون طراحی مدار تقویتکننده، یک سیستم صوتی چهار کاناله را در کوتاهترین زمان راهاندازی کنند. مهندسان الکترونیک، تعمیرکاران سیستمهای صوتی، دانشجویان، علاقهمندان به پروژههای DIY و سازندگان تجهیزات صوتی میتوانند از این برد برای توسعه یا ارتقای انواع پروژههای صوتی استفاده کنند. وجود ورودی 3.5 میلیمتری، کنترل حجم صدا و ترمینالهای پیچی، فرآیند نصب را ساده کرده و امکان اتصال به طیف وسیعی از منابع صوتی را فراهم میکند. همچنین تغذیه 12 ولتی، این ماژول را به گزینهای مناسب برای استفاده در خودرو و سیستمهای مبتنی بر باتری تبدیل کرده است.
کاربردهای واقعی
- تقویت سیستم صوتی خودرو
- ساخت آمپلیفایر چهار کاناله
- ساخت باکس صوتی پرتابل
- پروژههای DIY صوتی
- راهاندازی چهار بلندگو
- ارتقای سیستم صوتی خانگی
- استفاده در اسپیکرهای اکتیو
- تجهیزات آموزشی الکترونیک
- سیستمهای صوتی نمایشگاهی
- پروژههای چندرسانهای
پروژههای پیشنهادی
- ساخت اسپیکر بلوتوث چهار کاناله
- طراحی سیستم صوتی قابل حمل با باتری
- ارتقای آمپلیفایر خودرو با ورودی AUX
نکات مهم خرید
- برای دستیابی به عملکرد مناسب، از منبع تغذیه DC پایدار با جریان کافی (متناسب با توان موردنیاز) استفاده کنید.
- برای بهرهگیری از توان اعلامشده، بلندگوهای 4 اهم مناسب انتخاب شوند.
- در توانهای بالا، گردش هوای مناسب اطراف هیتسینک حفظ شود.
- قطب مثبت و منفی تغذیه را پیش از اتصال بررسی کنید.
- از اتصال کوتاه در خروجی بلندگوها جلوگیری شود.
سوالات متداول
- آیا این ماژول برای خودرو مناسب است؟
بله، این ماژول با تغذیه 12 ولت DC طراحی شده و برای سیستمهای صوتی خودرو گزینه مناسبی است. - آیا میتوان چهار بلندگو را همزمان متصل کرد؟
بله، برد دارای چهار خروجی مستقل برای اتصال چهار بلندگو است. - ورودی صدا از چه نوعی است؟
ورودی از طریق جک استاندارد 3.5 میلیمتری انجام میشود. - آیا امکان تنظیم حجم صدا وجود دارد؟
بله، یک پتانسیومتر تنظیم Volume روی برد قرار دارد. - چه منبع تغذیهای برای این ماژول مناسب است؟
منبع تغذیه DC در بازه 12 تا 24 ولت، با ولتاژ پیشنهادی 12 تا 15 ولت و جریان متناسب با توان مصرفی. - آیا مدار محافظ داخلی دارد؟
بله، تراشه دارای حفاظت در برابر افزایش دما، اضافهبار و اتصال کوتاه است. - آیا برای پروژههای خانگی نیز قابل استفاده است؟
بله، علاوه بر خودرو، برای ساخت سیستمهای صوتی خانگی، اسپیکرهای پرتابل و پروژههای DIY نیز مناسب است.
