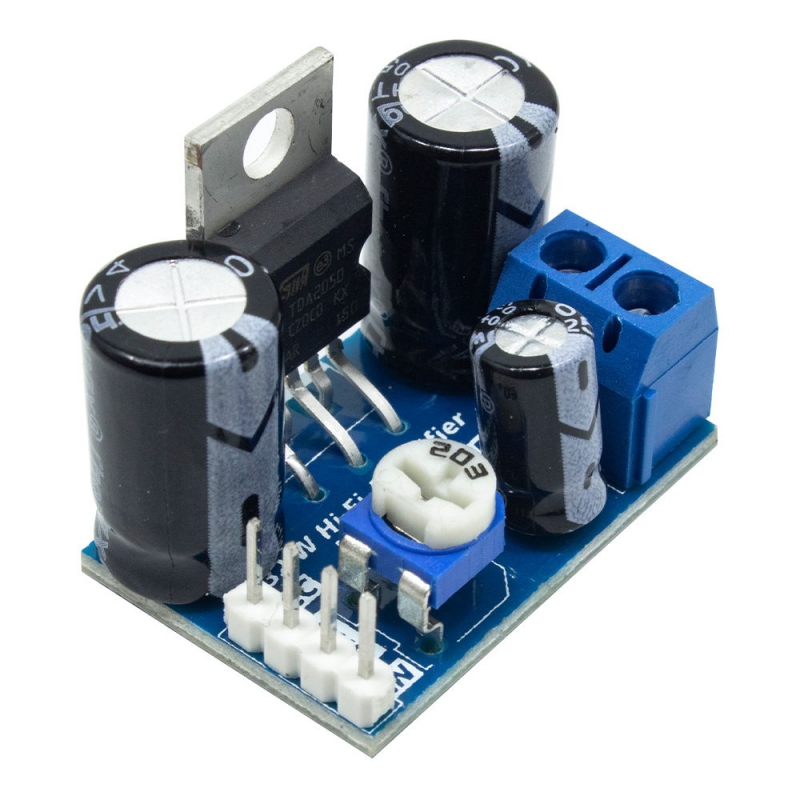

ماژول آمپلی فایر 32 وات TDA2050 ایرانیک یک تقویتکننده صوتی مونو بر پایه تراشه شناختهشده TDA2050 است که برای تقویت سیگنالهای صوتی با کیفیت Hi-Fi طراحی شده است. این ماژول با بهرهگیری از معماری Class AB، تعادل مناسبی میان کیفیت صدا، اعوجاج پایین و راندمان ایجاد میکند و برای بسیاری از پروژههای صوتی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزیتهای این برد، دستیابی به توان خروجی تا 32 وات است که امکان راهاندازی بلندگوهای 4 اهم را با حجم صدای مناسب فراهم میکند. این ویژگی باعث میشود بدون طراحی مدارهای پیچیده تقویتکننده، بتوان یک آمپلیفایر آماده و قابل اطمینان را در پروژه بهکار گرفت.
وجود محدوده تغذیه 12 تا 24 ولت DC، استفاده از این ماژول را در منابع تغذیه متداول، آداپتورهای DC و سیستمهای باتری آسان میکند. همچنین مصرف بسیار پایین در حالت بدون سیگنال موجب کاهش اتلاف انرژی در زمان آمادهبهکار خواهد شد.
این ماژول علاوه بر کیفیت مناسب صدا، دارای مدارهای محافظ داخلی در برابر افزایش دما، اضافهبار و اتصال کوتاه است که احتمال آسیب دیدن تراشه را در شرایط کاری نامناسب کاهش میدهد.
ابعاد کوچک برد، ترمینال پیچی برای خروجی بلندگو، ورودی صوت از طریق پین هدر و امکان تنظیم بهره (Gain) توسط مولتیترن روی برد، نصب و راهاندازی آن را در پروژههای مختلف بسیار ساده کرده است.
چرا این کالا؟
این ماژول راهکاری مناسب برای تبدیل یک سیگنال صوتی ضعیف به خروجی قابل استفاده برای بلندگو است، بدون اینکه نیاز به طراحی مدار آمپلیفایر از ابتدا داشته باشید.
مزایای اصلی آن عبارتاند از:
کیفیت صدای مناسب با اعوجاج پایین برای کاربردهای Hi-Fi
توان خروجی مناسب برای بسیاری از پروژههای خانگی و آموزشی
قابلیت استفاده در سیستمهای صوتی خودرو و پروژههای قابل حمل
کاهش زمان طراحی به دلیل آماده بودن مدار تقویتکننده
وجود مدارهای محافظ داخلی برای افزایش پایداری عملکرد
ابعاد کوچک و نصب آسان در انواع باکسها و تجهیزات صوتی
امکان استفاده به عنوان تقویتکننده خروجی ماژولهای بلوتوث، MP3 Player و DAC
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
توان خروجی 32 وات برای راهاندازی بلندگوهای 4 اهم
استفاده از تراشه TDA2050 با عملکرد شناختهشده در تقویتکنندههای صوتی
طراحی کلاس AB با کیفیت صدای مناسب و اعوجاج پایین
پاسخ فرکانسی 20Hz تا 20kHz برای پوشش کامل محدوده شنوایی انسان
ولتاژ کاری 12 تا 24 ولت DC و سازگار با منابع تغذیه رایج
مدار محافظ داخلی در برابر اتصال کوتاه، اضافهبار و افزایش دما
مصرف پایین در حالت بدون سیگنال
مولتیترن جهت تنظیم بهره مدار
ترمینال پیچی برای اتصال آسان بلندگو
ابعاد کوچک و مناسب برای نصب در تجهیزات مختلف
مشخصات فنی
- مدل: ماژول آمپلی فایر 32 وات TDA2050
- برند: ایرانیک
- نوع کالا: ماژول آمپلیفایر صوتی مونو
- تراشه اصلی: TDA2050
- کلاس کاری: Class AB
- توان خروجی: 32 وات
- ولتاژ کاری: 12 تا 24 ولت DC
- ولتاژ پیشنهادی: 12 ولت DC
- جریان مصرفی حداکثر: کمتر از 1.5 آمپر
- جریان بیبار: کمتر از 100 میلیآمپر
- محدوده پاسخ فرکانسی: 20Hz تا 20kHz
- امپدانس بار پیشنهادی: 4 اهم
- ورودی صوت: پین هدر
- خروجی بلندگو: ترمینال پیچی
- محافظت داخلی: اضافهبار، اتصال کوتاه، افزایش دما

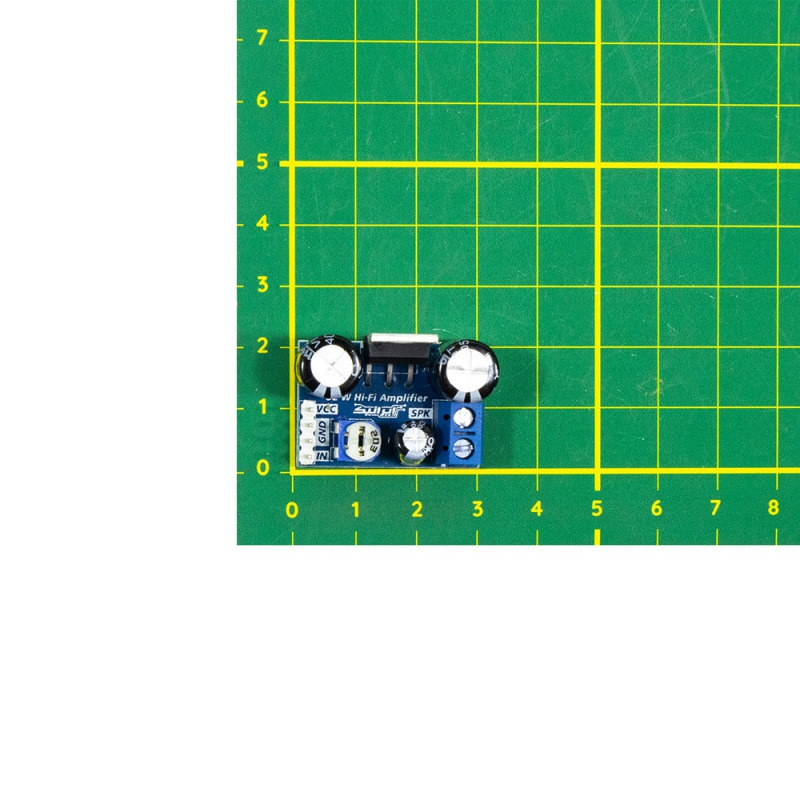

- ابعاد: 35 × 25 میلیمتر
کاربردها
این ماژول برای افرادی مناسب است که به یک تقویتکننده صوتی آماده، کمحجم و با کیفیت مناسب نیاز دارند. دانشجویان، علاقهمندان به پروژههای DIY، تعمیرکاران تجهیزات صوتی و توسعهدهندگان سیستمهای صوتی میتوانند بدون نیاز به طراحی مدار آمپلیفایر، از این برد در پروژههای خود استفاده کنند. همچنین برای افزایش توان خروجی ماژولهای بلوتوث، گیرندههای صوتی، DACها و پلیرهای دیجیتال انتخاب مناسبی است. وجود مدارهای محافظ داخلی و نصب ساده، زمان توسعه پروژه را کاهش داده و راهاندازی سیستم صوتی را آسانتر میکند.
کاربردهای واقعی
- ساخت آمپلیفایر مونو
- تقویت صدای ماژول بلوتوث
- ساخت اسپیکر رومیزی
- سیستم صوتی خودرو
- باکس صوتی قابل حمل
- تقویت خروجی DAC
- ارتقای تجهیزات صوتی قدیمی
- پروژههای آموزشی الکترونیک
پروژههای پیشنهادی
- ساخت اسپیکر بلوتوث سفارشی
- طراحی سیستم صوتی رومیزی
- ساخت آمپلیفایر مونو برای بلندگوی 4 اهم
نکات مهم خرید
- از منبع تغذیه DC پایدار در محدوده 12 تا 24 ولت استفاده کنید.
- برای دستیابی به توان نامی، استفاده از بلندگوی 4 اهم توصیه میشود.
- در توانهای بالا نصب هیتسینک مناسب الزامی است.
- برای انتقال بهتر حرارت، از خمیر سیلیکون با کیفیت بین تراشه و هیتسینک استفاده کنید.
- اگر هیتسینک در کاربردهای طولانی بیش از حد گرم میشود، از هیتسینک بزرگتر یا فن استفاده کنید.
سوالات متداول
- آیا این ماژول استریو است؟
خیر، این برد یک آمپلیفایر مونو (تک کانال) است. - با چه بلندگویی بهترین عملکرد را دارد؟
طبق مشخصات، بهترین عملکرد با بلندگوی 4 اهم حاصل میشود. - آیا برای ماژول بلوتوث مناسب است؟
بله، میتوان خروجی اکثر ماژولهای بلوتوث صوتی را به ورودی این برد متصل کرد. - آیا نیاز به هیتسینک دارد؟
بله، بهویژه هنگام استفاده در توانهای بالا نصب هیتسینک توصیه میشود. - آیا دارای محافظ داخلی است؟
بله، در برابر اتصال کوتاه، اضافهبار و افزایش دما دارای مدار محافظ داخلی است. - آیا میتوان با آداپتور 12 ولت راهاندازی کرد؟
بله، 12 ولت یکی از ولتاژهای پیشنهادی برای استفاده از این ماژول است. - آیا برای پروژههای DIY مناسب است؟
بله، ابعاد کوچک، نصب آسان و مدار آماده آن را برای پروژههای DIY بسیار مناسب کرده است.
