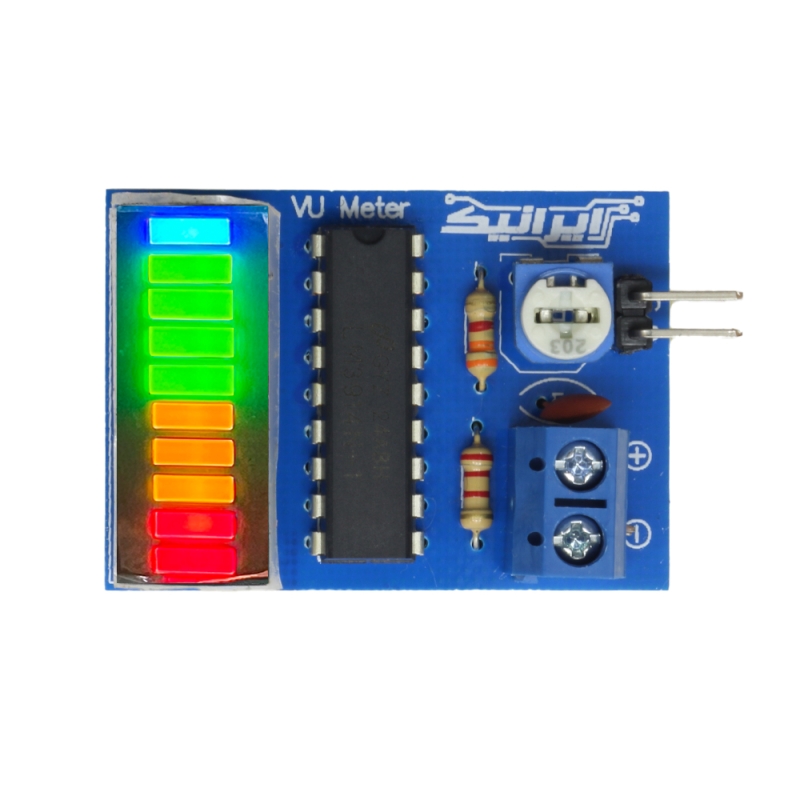

این برد صوتسنج که توسط برند داخلی ایرانیک طراحی و تولید شده است، ابزاری دقیق و کارآمد برای نمایش بصری سطح توان خروجی در تجهیزات صوتی محسوب میشود. این ماژول با بهرهگیری از یک ردیف LED بارگراف با چهار رنگ متفاوت، تغییرات لحظهای دامنه سیگنال صوتی را به نمایش میگذارد که به کاربر اجازه میدهد وضعیت صدا را از حالت عادی تا مرز اشباع (Clipping) به وضوح مشاهده کند. طراحی مدار به گونهای انجام شده است که حساسیت بالایی نسبت به نوسانات صدا داشته باشد و با استفاده از پتانسیومتر تعبیه شده روی برد، میتوان سطح نمایش را متناسب با قدرت خروجی آمپلیفایر کالیبره کرد. این محصول به دلیل پاسخدهی سریع به فرکانسهای صوتی و عدم ایجاد نویز روی سیگنال اصلی، گزینهای ایدهآل برای ارتقای کیفی و بصری پروژههای صوتی است. استفاده از لایههای محافظتی در چاپ برد و قطعات باکیفیت، پایداری عملکرد آن را در طولانیمدت تضمین کرده و جلوهای حرفهای به پنل دستگاههای الکترونیکی میبخشد.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
مشخصات
- ولتاژ کاری: 12V DC
- ورودی سیگنال: Audio Line Level (ورودی صدا)
- نوع نمایشگر: بارگراف LED چهار رنگ
- تعداد سطوح نمایش: 10 پله
- جریان مصرفی: حداکثر 100mA
- قابلیت تنظیم حساسیت: دارد (توسط مولتیترن یا پتانسیومتر داخلی)
- رنگبندی LED: سبز، زرد، نارنجی، قرمز
- نوع اتصال: پین هدر یا ترمینال
- ابعاد برد: 45 * 25 mm
کاربردهای رایج
این ماژول علاوه بر ایجاد جذابیت بصری و نورپردازی متناسب با ریتم موسیقی، نقش مهمی در حفاظت از سیستمهای صوتی ایفا میکند. با نصب این برد، اپراتور میتواند به محض ورود سیگنال به محدوده قرمز، حجم صدا را کاهش داده و از سوختن سیمپیچ بلندگوها یا آسیب به طبقه خروجی آمپلیفایر جلوگیری کند که این ویژگی برای محیطهای استودیویی و تالارها بسیار حیاتی است.
- پایش سطح صدا در آمپلیفایرهای دستساز و حرفهای
- نصب در پنل جلوی میکسرهای صوتی و کنسولهای صدا
- استفاده در جعبههای بلندگوی اکتیو (Active Speakers)
- تجهیزات مانیتورینگ در استودیوهای ضبط موسیقی
- سیستمهای صوتی خودرو جهت ایجاد جلوههای نوری ریتمیک
- ساخت کیسهای کامپیوتر مودینگ شده و گیمینگ
- پروژههای آموزشی مهندسی صدا و الکترونیک آنالوگ
- نمایشگر خروجی رادیوهای کلاسیک و بازسازی شده
- استفاده در تابلوهای نمایشگر سطح نویز محیطی
- تزیین سیستمهای پخش خانگی و سینمای خانواده
