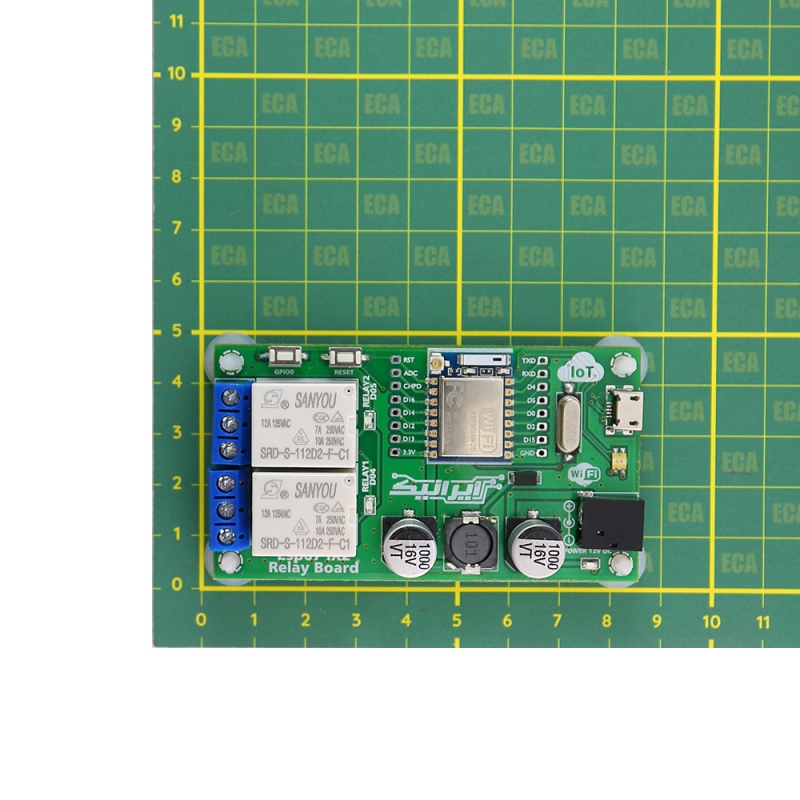

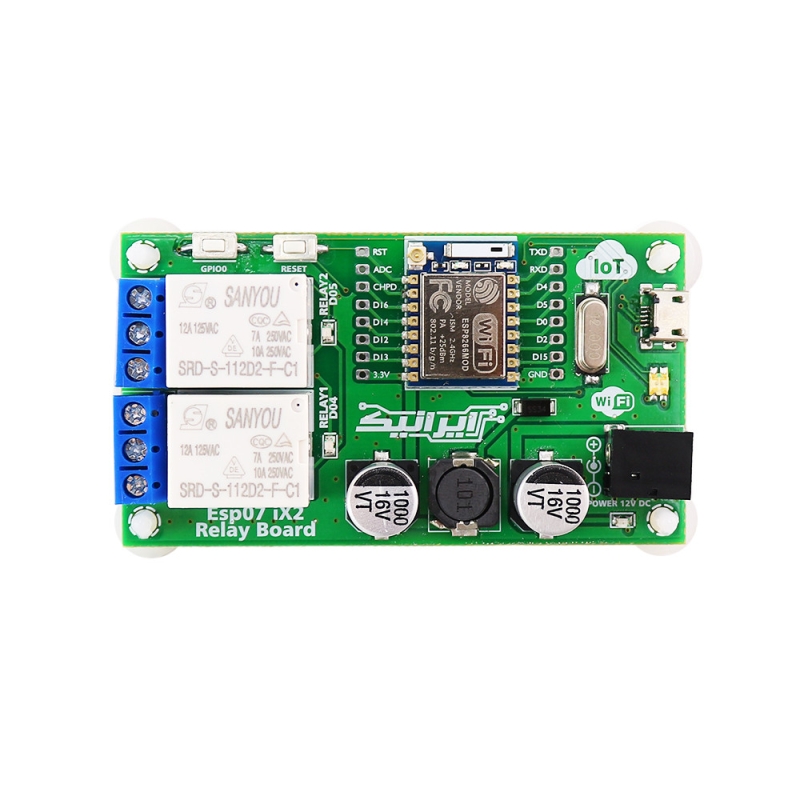

برد توسعه صنعتی دو رله IoT مبتنی بر ESP8266 ESP-07 یک بستر آماده برای پیادهسازی پروژههای اینترنت اشیا (IoT) و کنترل تجهیزات الکتریکی از طریق شبکه Wi-Fi است. این برد به گونهای طراحی شده که علاوه بر فراهم کردن امکانات برنامهنویسی و ارتباط بیسیم، نیاز به طراحی مدارهای جانبی برای راهاندازی رلهها را نیز برطرف میکند.
وجود دو رله داخلی امکان کنترل مستقل دو مصرفکننده را فراهم میکند؛ بنابراین بدون نیاز به طراحی مدار درایور رله، میتوانید انواع تجهیزات روشنایی، پمپ، فن، شیر برقی و سایر بارهای الکتریکی را کنترل کنید.
یکی از مزیتهای مهم این برد، خروجی تمامی پایههای ماژول ESP-07 است. این ویژگی باعث میشود علاوه بر کنترل رلهها، بتوان انواع سنسورها، نمایشگرها، ماژولهای ارتباطی و تجهیزات جانبی را نیز به پروژه اضافه کرد و برد را متناسب با نیاز توسعه داد.
وجود پورت Micro-USB فرآیند پروگرام کردن ماژول و تبادل داده را بسیار سادهتر کرده و برای برنامهنویسی نیازی به پروگرامر مجزا نخواهد بود. همچنین کلیدهای RESET و GPIO0 (FLASH) ورود به حالت برنامهریزی را سریعتر و راحتتر میکنند.
برد با تغذیه 12 ولت DC کار میکند و مدار تغذیه آن برای استفاده پایدار در محیطهای صنعتی، تابلوهای برق و پروژههای خانگی طراحی شده است. این موضوع موجب میشود تنها با یک منبع تغذیه متداول، بتوان کل سیستم را راهاندازی کرد.
این محصول فاقد برنامه از پیش نصبشده است و کاربر میتواند متناسب با نیاز پروژه، Firmware یا برنامه دلخواه خود را روی ماژول ESP8266 بارگذاری کند.
چرا این کالا؟
این برد بسیاری از مراحل زمانبر طراحی سختافزار پروژههای IoT را حذف میکند. به جای طراحی مدار تغذیه، درایور رله، مدار پروگرام و اتصال پایههای ESP، همه این بخشها بهصورت آماده روی یک برد مجتمع قرار گرفتهاند.
مزایای اصلی عبارتاند از:
کاهش زمان طراحی و ساخت پروژه
عدم نیاز به پروگرامر جداگانه
امکان کنترل مستقیم دو وسیله برقی
قابلیت توسعه پروژه با استفاده از پایههای آزاد ESP8266
مناسب برای نصب در تابلوهای کنترل و سیستمهای هوشمندسازی
مناسب برای نمونهسازی سریع و تولید محصولات سفارشی
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.

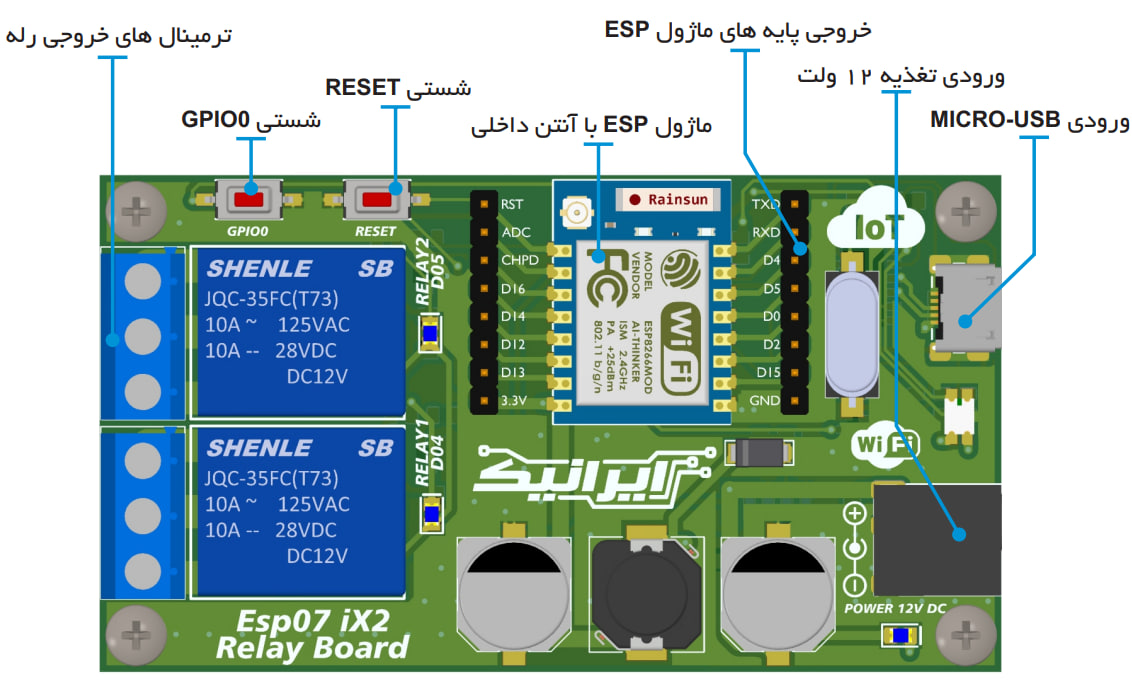

ویژگیها
- ماژول ESP8266 ESP-07 با ارتباط Wi-Fi داخلی برای اجرای پروژههای اینترنت اشیا
- دو رله مستقل جهت کنترل همزمان دو بار الکتریکی
- خروجی تمامی پایههای ESP برای توسعه آسان پروژه
- پورت Micro-USB جهت پروگرام و تبادل داده بدون نیاز به پروگرامر مجزا
- تغذیه مستقیم 12V DC با مدار تغذیه روی برد
- کلید RESET برای راهاندازی مجدد سریع
- کلید GPIO0 جهت ورود آسان به حالت پروگرام
- ترمینال پیچی برای اتصال ایمن بارها
- مناسب برای نصب در تابلوهای برق، پروژههای صنعتی و هوشمندسازی ساختمان
مشخصات فنی
- مدل: ESP07 iX2 Relay Board
- برند: ایرانیک
- نوع محصول: برد توسعه IoT دو رله
- ماژول پردازشی: ESP8266 ESP-07
- ارتباط بیسیم: Wi-Fi
- تعداد رله: 2 عدد
- ظرفیت رله: 7A در 220VAC
- ولتاژ تغذیه برد: 12V DC
- درگاه پروگرام: Micro-USB
- کلید RESET: دارد
- کلید GPIO0 (FLASH): دارد
- خروجی پایههای ESP: تمامی پایهها در دسترس هستند
- ترمینال اتصال بار: دارد
- نوع ورودی تغذیه: جک آداپتور استاندارد 12 ولت
کاربردها
این برد برای مهندسان الکترونیک، توسعهدهندگان IoT، شرکتهای اتوماسیون، دانشجویان، سازندگان تجهیزات هوشمند و علاقهمندان به پروژههای DIY گزینهای مناسب است. با استفاده از این برد میتوان بدون طراحی مدارهای جانبی، سامانههای کنترل از راه دور مبتنی بر Wi-Fi را پیادهسازی کرد. وجود دو رله داخلی امکان کنترل مستقیم تجهیزات الکتریکی را فراهم میکند و خروجی پایههای ESP نیز توسعه پروژه را سادهتر میسازد. این ویژگیها باعث میشود برد هم برای نمونهسازی سریع و هم برای استفاده در پروژههای عملی ارزشمند باشد.
کاربردهای واقعی
- کنترل روشنایی ساختمان
- کنترل پمپ آب
- کنترل فن و تهویه
- کنترل شیر برقی
- کنترل تجهیزات تابلو برق
- اتوماسیون گلخانه
- کنترل تجهیزات کارگاهی
- سیستمهای خانه هوشمند
- پروژههای اینترنت اشیا مبتنی بر Wi-Fi
پروژههای پیشنهادی
- سیستم کنترل روشنایی از طریق موبایل
- کنترل پمپ مخزن آب از راه دور
- سامانه هوشمند گلخانه
- کنترل تجهیزات برقی از طریق وبسرور ESP8266
- کنترل وسایل برقی با MQTT و Home Assistant
نکات مهم خرید
- برد با 12 ولت DC تغذیه میشود؛ از منبع تغذیه مناسب و پایدار استفاده کنید.
- این محصول فاقد برنامه آماده است و باید Firmware یا برنامه موردنظر توسط کاربر روی ESP8266 بارگذاری شود.
- هنگام برنامهریزی از کلید GPIO0 برای ورود به حالت Flash استفاده کنید.
- جریان و ولتاژ بار متصل به رلهها باید در محدوده مجاز رله باشد.
- هنگام کار با برق شهر، اصول ایمنی و عایقکاری مناسب را رعایت کنید.
سوالات متداول
- آیا این برد آماده استفاده است؟
از نظر سختافزاری بله، اما برنامه کاربردی روی آن نصب نیست و باید توسط کاربر برنامهریزی شود. - آیا برای پروگرام کردن به پروگرامر نیاز دارم؟
خیر، وجود پورت Micro-USB امکان پروگرام مستقیم را فراهم میکند. - آیا میتوان هر دو رله را مستقل کنترل کرد؟
- بله، هر رله بهصورت مستقل توسط ESP8266 قابل کنترل است.
آیا امکان اتصال سنسورهای دیگر وجود دارد؟ - بله، خروجی پایههای ماژول ESP روی برد در دسترس قرار گرفته است.
آیا این برد با Home Assistant یا MQTT قابل استفاده است؟ - بله، در صورت بارگذاری Firmware مناسب مانند ESPHome یا Tasmota میتوان از آن در این سامانهها استفاده کرد.
آیا میتوان تجهیزات 220 ولت را کنترل کرد؟ - بله، در صورتی که مشخصات بار در محدوده مجاز رله باشد و اصول ایمنی رعایت شود.
آیا این برد برای پروژههای صنعتی مناسب است؟ - طراحی برد برای استفاده در پروژههای صنعتی و خانگی انجام شده است، اما انتخاب نهایی باید بر اساس شرایط محیط، نوع بار و الزامات ایمنی پروژه صورت گیرد.
