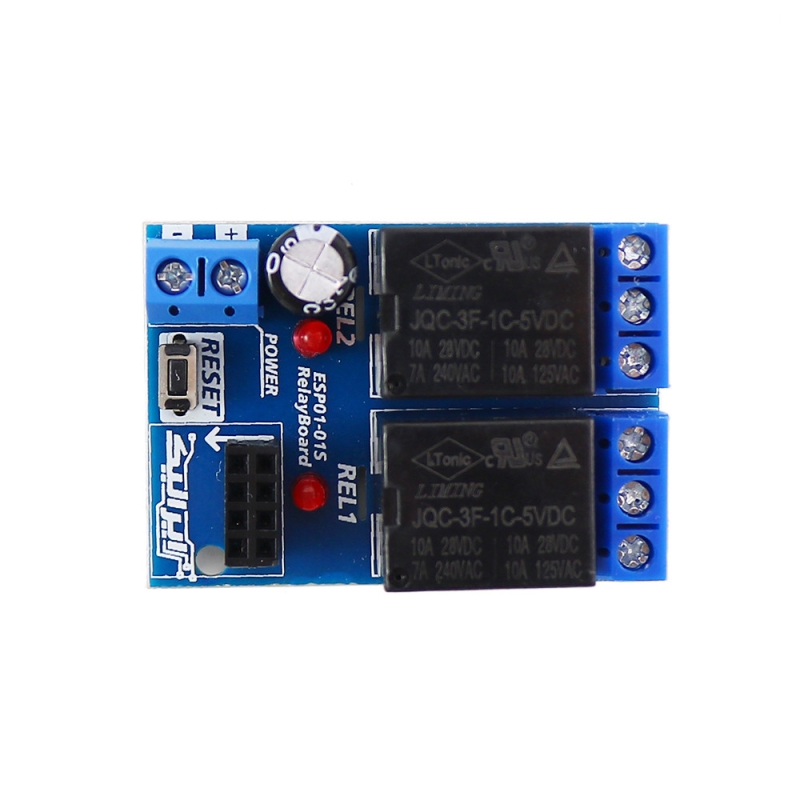

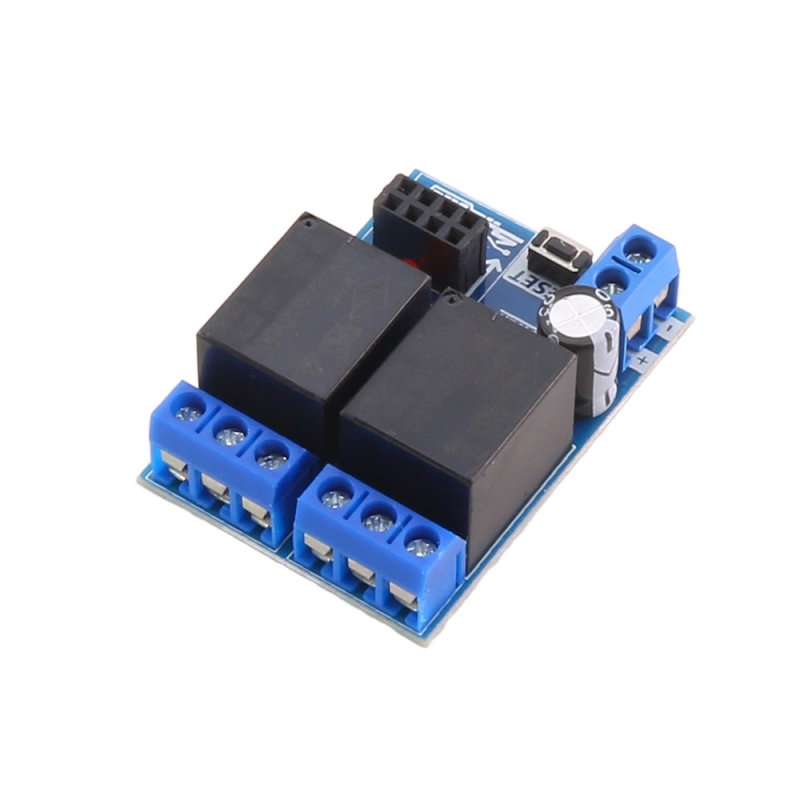

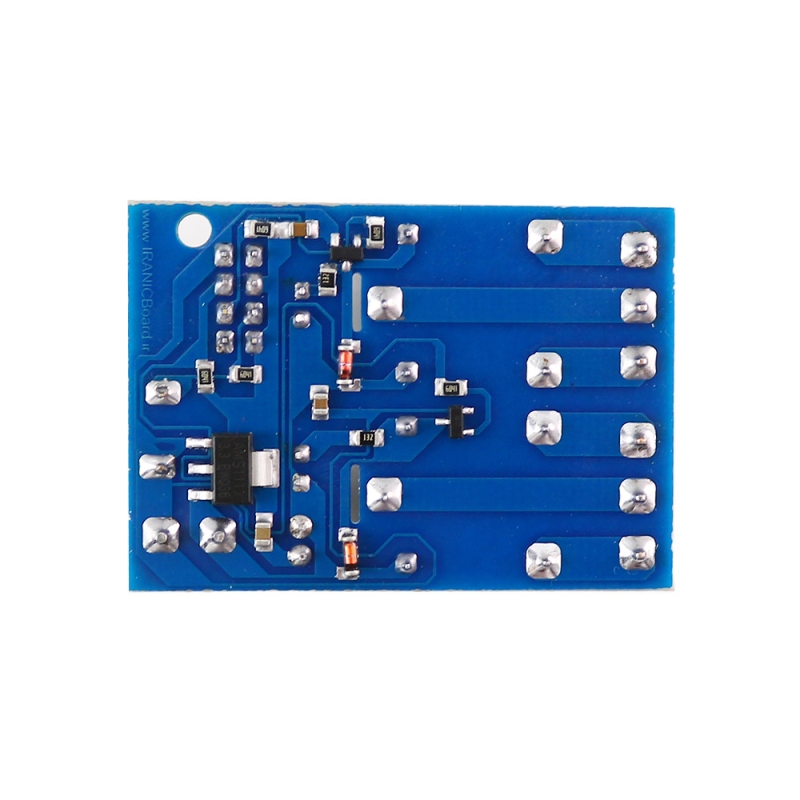

برد توسعه دو رله ESP8266 ایرانیک برای ساخت سامانههای کنترل بیسیم تجهیزات الکتریکی طراحی شده است. با نصب یک ماژول ESP8266 ESP-01 یا ESP-01S روی سوکت برد، میتوان 2 خروجی رله را بهصورت مستقل از طریق شبکه Wi-Fi کنترل کرد. این ساختار برای پروژههایی مناسب است که در آنها به روشن و خاموشکردن چراغ، پمپ، شیر برقی، فن یا سایر مصرفکنندهها از طریق موبایل، مرورگر یا سامانه اینترنت اشیا نیاز دارید.
وجود مدار رله، بخش کنترلی ESP8266 را از نوع بار متصلشده به کنتاکتها مستقل میکند؛ بنابراین میتوان از خروجی منطقی کمولتاژ ماژول برای قطع و وصل مدارهای DC یا AC متناسب با ظرفیت کنتاکت رله استفاده کرد. هر رله به یکی از پایههای GPIO0 و GPIO2 متصل است و از طریق برنامه نوشتهشده روی ESP8266 کنترل میشود.
دو رله روی برد امکان مدیریت مستقل 2 مدار را فراهم میکنند. برای مثال، در یک سامانه آبیاری میتوان یک رله را به پمپ و رله دیگر را به شیر برقی اختصاص داد؛ یا در اتاق هوشمند، روشنایی و سیستم تهویه را جداگانه کنترل کرد. این قابلیت تعداد بردها، سیمکشی و فضای موردنیاز پروژه را کاهش میدهد.
تغذیه برد از طریق ترمینال پیچی و با ولتاژ 5V DC انجام میشود. استفاده از ترمینالهای پیچی برای ورودی تغذیه و خروجی رلهها، اتصال سیمها را نسبت به روشهای لحیمکاری موقت سادهتر و مطمئنتر میکند. همچنین LEDهای روی برد امکان مشاهده وضعیت تغذیه و عملکرد خروجیها را در زمان تست و عیبیابی فراهم میکنند.
دکمه Reset تعبیهشده روی برد نیز راهاندازی مجدد ESP8266 را بدون قطعکردن منبع تغذیه امکانپذیر میسازد؛ قابلیتی کاربردی هنگام توسعه نرمافزار، تست اتصال شبکه یا بازیابی عملکرد ماژول.
براساس تصاویر محصول، هر کانال دارای ترمینال 3 پایه است و رلههای نصبشده از نوع T73 هستند. بااینحال، نحوه اتصال پایههای مشترک، باز و بسته هر کانال باید پیش از سیمکشی نهایی از روی نشانههای برد یا با مولتیمتر بررسی شود.
این محصول صرفاً برد توسعه و رله را شامل میشود و ماژول ESP-01 یا ESP-01S همراه آن ارائه نمیشود؛ بنابراین برای استفاده از قابلیت Wi-Fi باید ماژول ESP8266 مناسب را جداگانه تهیه و برنامهریزی کنید. صفحه محصول همچنین فایل شماتیک و برنامه نمونه تست پایهها را ارائه کرده است.
تغذیه برد از طریق ترمینال پیچی و با ولتاژ 5V DC انجام میشود. استفاده از ترمینالهای پیچی برای ورودی تغذیه و خروجی رلهها، اتصال سیمها را نسبت به روشهای لحیمکاری موقت سادهتر و مطمئنتر میکند. همچنین LEDهای روی برد امکان مشاهده وضعیت تغذیه و عملکرد خروجیها را در زمان تست و عیبیابی فراهم میکنند.
دکمه Reset تعبیهشده روی برد نیز راهاندازی مجدد ESP8266 را بدون قطعکردن منبع تغذیه امکانپذیر میسازد؛ قابلیتی کاربردی هنگام توسعه نرمافزار، تست اتصال شبکه یا بازیابی عملکرد ماژول.
براساس تصاویر محصول، هر کانال دارای ترمینال 3 پایه است و رلههای نصبشده از نوع T73 هستند. بااینحال، نحوه اتصال پایههای مشترک، باز و بسته هر کانال باید پیش از سیمکشی نهایی از روی نشانههای برد یا با مولتیمتر بررسی شود.
این محصول صرفاً برد توسعه و رله را شامل میشود و ماژول ESP-01 یا ESP-01S همراه آن ارائه نمیشود؛ بنابراین برای استفاده از قابلیت Wi-Fi باید ماژول ESP8266 مناسب را جداگانه تهیه و برنامهریزی کنید. صفحه محصول همچنین فایل شماتیک و برنامه نمونه تست پایهها را ارائه کرده است.
چرا این کالا؟
این برد بخشهای اصلی موردنیاز برای ساخت یک کنترلر Wi-Fi دوکاناله را روی یک مدار آماده در اختیار شما قرار میدهد. در نتیجه، نیازی به طراحی جداگانه مدار راهانداز رله، نصب سوکت ESP-01 و سیمکشی چند برد مجزا نخواهید داشت.
استفاده از 2 رله مستقل، امکان کنترل همزمان 2 مصرفکننده را فراهم میکند و برای پروژههایی مانند کنترل روشنایی و فن، پمپ و شیر برقی یا 2 ناحیه مجزای آبیاری مناسب است. ترمینالهای پیچی نیز نصب و سرویس سیمها را آسانتر میکنند.
سازگاری با ESP-01 و ESP-01S اجازه میدهد منطق عملکرد برد متناسب با پروژه برنامهریزی شود؛ از کنترل مستقیم در شبکه داخلی گرفته تا اتصال به وبسرور، MQTT یا پلتفرمهای خانه هوشمند، مشروط بر استفاده از Firmware و زیرساخت نرمافزاری مناسب.
این برد برای نمونهسازی، آموزش IoT و پروژههای DIY که به 2 خروجی رله و ارتباط Wi-Fi نیاز دارند، انتخابی کاربردی است.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- کنترل مستقل 2 مصرفکننده: مناسب برای مدیریت دو چراغ، فن، پمپ یا مدار جداگانه با یک ماژول Wi-Fi
- سازگار با ESP-01 و ESP-01S: امکان استفاده از ماژولهای کوچک و رایج مبتنی بر ESP8266
- قابلیت کنترل از طریق Wi-Fi: مناسب برای ساخت کنترلر تحت وب، اپلیکیشن، شبکه محلی یا سامانه IoT
- تغذیه 5V DC: قابل استفاده با منابع تغذیه رگولهشده 5V متناسب با جریان مصرفی برد
- ترمینال پیچی ورودی و خروجی: اتصال آسانتر سیمها بدون نیاز به لحیمکاری مستقیم
- LED نمایش وضعیت: کمک به بررسی تغذیه و عملکرد کانالها هنگام نصب و عیبیابی
- دکمه Reset سختافزاری: راهاندازی مجدد سریع ESP8266 در مراحل برنامهنویسی و تست
- اتصال رلهها به GPIO0 و GPIO2: امکان کنترل جداگانه هر خروجی از طریق نرمافزار
- طراحی یکپارچه: کاهش سیمکشی و زمان مونتاژ در مقایسه با استفاده از ماژول رله و برد ESP جداگانه
- ترمینال 3 پایه برای هر رله: مناسب برای انتخاب وضعیت قطع یا وصل متناسب با منطق مدار، پس از بررسی آرایش کنتاکتها
مشخصات فنی
- برند: ایرانیک
- نوع کالا: برد توسعه ESP8266 با 2 خروجی رله
- ماژول سازگار: ESP8266 مدل ESP-01 و ESP-01S
- ولتاژ تغذیه برد: 5V DC
- تعداد کانال رله: 2
- ولتاژ بوبین رله: 5V DC
- مدل قابل مشاهده روی رله: JQC-3F-1C-5VDC
- حداکثر جریان اعلامشده کنتاکت: 10A
- ولتاژ AC اعلامشده در صفحه محصول: 220V AC
- پایه کنترل رله اول: GPIO0
- پایه کنترل رله دوم: GPIO2
- نوع اتصال تغذیه: ترمینال پیچی 2 پایه
- نوع اتصال خروجیها: ترمینال پیچی 3 پایه برای هر کانال
- رابط نصب ESP8266: سوکت مادگی ESP-01
- نشانگرها: LED تغذیه و LED وضعیت رلهها
- کلید روی برد: Reset سختافزاری
- کد کالا در فروشگاه: 3011012087
- ماژول ESP8266 همراه محصول: ندارد
کاربردها
این برد برای دانشجویان، سازندگان پروژههای DIY، نصابان سیستمهای هوشمند، توسعهدهندگان IoT و افرادی مناسب است که قصد دارند 2 وسیله برقی را با استفاده از Wi-Fi کنترل کنند. طراحی یکپارچه آن، ساخت نمونه اولیه را سریعتر کرده و نیاز به مونتاژ یک ماژول ESP، مدار راهانداز و 2 رله مجزا را کاهش میدهد.
در شبکه داخلی میتوان برد را بهعنوان یک کنترلر تحت وب به کار گرفت؛ بهگونهای که کاربر با موبایل یا کامپیوتر و از طریق مرورگر، فرمان قطع و وصل را ارسال کند. برای کنترل از طریق اینترنت نیز باید Firmware، سرور یا سرویس ابری مناسب در نظر گرفته شود. قابلیت برنامهریزی ESP8266 باعث میشود منطقهایی مانند زمانبندی، واکنش به سنسورها، کنترل خودکار یا ارسال وضعیت نیز به پروژه اضافه شود.
کاربردهای واقعی
- کنترل دو مدار روشنایی از طریق Wi-Fi
- مدیریت فن، هواکش یا تجهیزات تهویه
- کنترل پمپ آب و شیر برقی
- راهاندازی سامانه آبیاری هوشمند
- کنترل تجهیزات گلخانهای
- قطع و وصل پریز یا مصرفکننده برقی
- کنترل تجهیزات از طریق وبسرور محلی
- ساخت گره خروجی برای سامانههای MQTT
- آموزش برنامهنویسی ESP8266 و اینترنت اشیا
- اجرای فرمان براساس اطلاعات سنسورها
پروژههای پیشنهادی
- کنترلر روشنایی دوکاناله تحت وب: کنترل 2 چراغ مستقل از طریق مرورگر در شبکه Wi-Fi
- سامانه آبیاری هوشمند: کنترل پمپ و شیر برقی براساس زمانبندی یا اطلاعات سنسور رطوبت خاک
- کنترل تهویه گلخانه: مدیریت مستقل فن و مهپاش از طریق ESP8266
- پریز هوشمند دوخروجی: قطع و وصل 2 مصرفکننده با رابط موبایل یا MQTT
- کنترل تجهیزات اتاق سرور: راهاندازی فن کمکی یا ریست الکتریکی تجهیزات جانبی با منطق نرمافزاری مناسب
نکات مهم خرید
- ماژول ESP-01 یا ESP-01S همراه برد نیست و باید جداگانه تهیه شود.
- تغذیه ورودی برد باید 5V DC رگولهشده باشد. اتصال ولتاژ بالاتر ممکن است به برد و ماژول ESP8266 آسیب برساند.
- برای پروگرامکردن ESP-01 معمولاً به مبدل USB به سریال 3.3V یا پروگرامر سازگار نیاز دارید.
- پایههای GPIO0 و GPIO2 در فرآیند راهاندازی ESP8266 نقش دارند؛ بنابراین وضعیت اولیه پایهها و منطق فعالشدن رلهها باید در Firmware بهدرستی مدیریت شود.
- عدد 10A ظرفیت اسمی کنتاکت رله است. جریان مجاز واقعی به نوع بار، کیفیت اتصالات، دفعات قطع و وصل و شرایط نصب بستگی دارد.
- برای موتور، پمپ، ترانس، کمپرسور و سایر بارهای القایی یا دارای جریان راهاندازی زیاد، از حفاظت مناسب یا کنتاکتور متناسب استفاده شود.
- هنگام کار با برق شهر، برد باید داخل محفظه عایق و دور از دسترس نصب شود. سیمکشی بخش AC فقط توسط فرد آشنا با اصول ایمنی برق انجام شود.
- پیش از اتصال بار، پایههای COM، NO و NC هر رله از روی برد یا با مولتیمتر شناسایی شوند.
- این برد بهتنهایی اتصال اینترنتی آماده ارائه نمیدهد و عملکرد نهایی آن به برنامه نصبشده روی ESP8266 بستگی دارد.
سوالات متداول
- آیا ماژول ESP8266 همراه برد ارسال میشود؟
خیر. این محصول برد توسعه دو رله است و ماژول ESP-01 یا ESP-01S باید جداگانه تهیه شود. - آیا میتوان بدون آردوینو از این برد استفاده کرد؟
بله. ESP-01 دارای میکروکنترلر قابل برنامهریزی است و پس از نصب Firmware مناسب میتواند رلهها و ارتباط Wi-Fi را بهتنهایی مدیریت کند. - آیا هر رله جداگانه کنترل میشود؟
بله. دو رله به GPIO0 و GPIO2 متصل هستند و میتوان آنها را از طریق برنامه بهصورت مستقل کنترل کرد. - آیا امکان کنترل از خارج منزل وجود دارد؟
بله، اما این قابلیت به نرمافزار، سرور یا پلتفرم IoT مورد استفاده بستگی دارد. خود برد صرفاً سختافزار لازم برای کنترل رلهها را فراهم میکند. - چه منبع تغذیهای لازم است؟
یک منبع 5V DC رگولهشده با توان تأمین جریان برد، ESP8266 و رلهها لازم است. منبع تغذیه ضعیف ممکن است هنگام اتصال Wi-Fi یا تحریک رلهها باعث ریستشدن ماژول شود. - آیا میتوان پمپ یا موتور را مستقیم متصل کرد؟
اتصال به توان، جریان راهاندازی و نوع بار بستگی دارد. برای بارهای القایی یا پرقدرت، استفاده از کنتاکتور و مدار حفاظتی مناسب توصیه میشود. - آیا برد با ESP-12 یا NodeMCU سازگار است؟
خیر، سوکت روی این برد برای فرمفکتور ESP-01 و ESP-01S طراحی شده است. - آیا پروگرامر روی برد وجود دارد؟
خیر. برای بارگذاری برنامه روی ESP-01 باید از پروگرامر یا مبدل USB به UART سازگار با منطق 3.3V استفاده شود.
