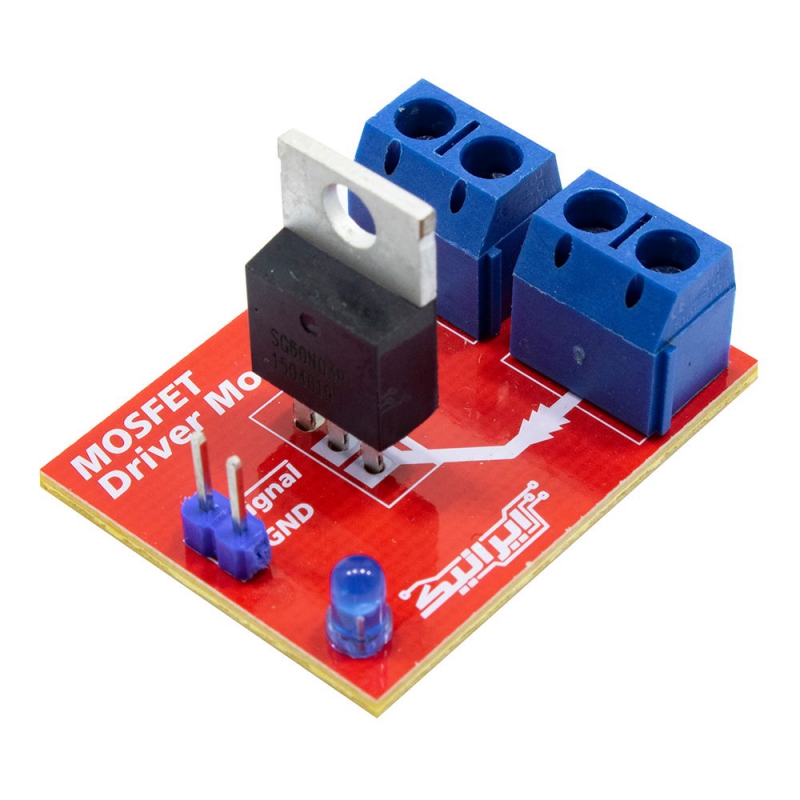

ماژول درایور ماسفت 60N03P یک سوئیچ الکترونیکی قدرت برای کنترل انواع بارهای DC است که با استفاده از ترانزیستور MOSFET و مدار درایور داخلی، امکان روشن و خاموش کردن بارهای پرمصرف را تنها با یک سیگنال دیجیتال فراهم میکند. وجود مدار درایور باعث میشود حتی خروجیهای منطقی 3.3 و 5 ولتی میکروکنترلرها نیز بتوانند ماسفت قدرت را بهدرستی راهاندازی کنند.
برخلاف رلههای مکانیکی که دارای کنتاکت متحرک هستند، این ماژول بدون قطعات مکانیکی عمل میکند؛ بنابراین سرعت سوئیچینگ بسیار بالاتری داشته، کاملاً بیصدا است و در کاربردهایی که نیاز به قطع و وصل مکرر وجود دارد، عمر بسیار بیشتری خواهد داشت. به همین دلیل در بسیاری از پروژههای الکترونیکی میتواند جایگزین مناسبی برای رله در کنترل بارهای DC باشد.
ورودی این ماژول از نوع Active Low (فعال با صفر منطقی) است؛ یعنی با اعمال سطح Low روی پایه ورودی، ماسفت فعال شده و بار روشن میشود. این ویژگی در بسیاری از مدارهای حفاظتی و سیستمهای کنترلی کاربرد دارد.
به کمک این ماژول میتوان انواع موتور DC، نوار LED، لامپهای DC، المنتهای گرمایشی، پمپهای آب، شیرهای برقی DC و سایر بارهای جریان بالا را بهسادگی توسط آردوینو، ESP8266، ESP32، STM32، AVR، PIC، رزبریپای و تقریباً هر برد یا میکروکنترلر دارای خروجی دیجیتال کنترل کرد.
توجه: این ماژول برای سوئیچینگ بارهای DC طراحی شده و جایگزین رله در مدارهای برق شهر AC نیست.
چرا این کالا؟
اگر پروژه شما نیاز به کنترل بارهای DC توسط یک میکروکنترلر دارد، این ماژول بدون نیاز به طراحی مدار درایور، راهاندازی را بسیار ساده میکند. همچنین در کاربردهایی که رله به دلیل صدای زیاد، سرعت پایین یا استهلاک مکانیکی گزینه مناسبی نیست، استفاده از این ماژول انتخاب بهتری خواهد بود.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
- مجهز به ماسفت قدرت 60N03P
- دارای مدار درایور داخلی (Push-Pull Driver)
- قابلیت کنترل مستقیم با خروجی دیجیتال میکروکنترلرها
- سازگار با ولتاژ منطقی 3.3 و 5 ولت
- مناسب برای جایگزینی رله در بارهای DC
- سرعت سوئیچینگ بسیار بالاتر از رله
- عملکرد کاملاً بیصدا
- بدون کنتاکت مکانیکی و با عمر کاری بالا
- دارای ترمینال پیچی برای اتصال آسان
- LED نمایش وضعیت عملکرد
- ورودی Active Low (فعال با صفر)
مزایای استفاده نسبت به رله
- بدون صدای کلیک هنگام قطع و وصل
- سرعت سوئیچینگ بسیار بالاتر
- مناسب برای کنترل PWM و تنظیم سرعت یا توان
- بدون کنتاکت مکانیکی و با عمر کاری بیشتر
- مصرف توان کمتر در مدار فرمان
- قابلیت کنترل مستقیم توسط آردوینو، ESP32، STM32، AVR، PIC، Raspberry Pi و سایر میکروکنترلرها
- مناسب برای پروژههایی که نیاز به قطع و وصل مکرر بارهای DC دارند
کاربردها
این ماژول برای مهندسان الکترونیک، سازندگان پروژههای DIY، دانشجویان، توسعهدهندگان سیستمهای هوشمند، رباتیک و اتوماسیون صنعتی گزینهای بسیار کاربردی است. اگر قصد دارید بارهای DC را با آردوینو یا هر میکروکنترلر دیگری کنترل کنید، این ماژول بدون نیاز به طراحی مدار راهانداز، امکان سوئیچینگ سریع و مطمئن را فراهم میکند. همچنین در پروژههایی که تعداد دفعات قطع و وصل زیاد است یا صدای رله مطلوب نیست، استفاده از سوئیچ ماسفت انتخاب مناسبتری خواهد بود.
کاربردهای رایج
- کنترل موتورهای DC
- کنترل پمپهای آب DC
- راهاندازی المنتهای حرارتی DC
- کنترل نوار LED و روشنایی DC
- کنترل فنهای DC
- کنترل شیرهای برقی DC
- سیستمهای هوشمند خانگی
- اتوماسیون صنعتی
- تجهیزات گلخانه هوشمند
- سیستمهای خورشیدی DC
پروژههای پیشنهادی
- کنترل سرعت یا روشن و خاموش کردن موتور با آردوینو
- کنترل روشنایی LED با PWM
- سیستم آبیاری هوشمند
- کنترل المنت دستگاه جوجهکشی
- کنترل بارهای DC توسط ESP32 یا Raspberry Pi
- پروژههای اینترنت اشیا (IoT)
نکات مهم خرید
- مناسب برای بارهای DC با ولتاژ 12 تا 34 ولت
- حداکثر جریان اعلامشده 30 آمپر است؛ در جریانهای بالا به طراحی مناسب، سیمکشی استاندارد و دفع حرارت توجه شود.
- ورودی از نوع Active Low است و با سطح صفر منطقی فعال میشود.
- این ماژول برای کنترل مستقیم بارهای AC یا برق شهر طراحی نشده است.
- برای بارهای القایی مانند موتور و شیر برقی، استفاده از دیود هرزگرد در صورت نیاز توصیه میشود.
سوالات متداول
- آیا این ماژول جایگزین رله است؟
بله، برای کنترل بارهای DC در بسیاری از کاربردها میتواند جایگزین مناسب رله باشد. - آیا با آردوینو سازگار است؟
بله، مستقیماً با خروجی دیجیتال آردوینو کار میکند. - آیا با ESP32 و ESP8266 نیز کار میکند؟
بله، ورودی 3.3 ولتی این ماژول با این بردها سازگار است. - آیا میتوان موتور DC را کنترل کرد؟
بله، برای روشن و خاموش کردن انواع موتورهای DC مناسب است. - آیا امکان کنترل با PWM وجود دارد؟
بله، به دلیل استفاده از ماسفت، برای سوئیچینگ سریع و کنترل PWM بارهای DC مناسب است. - آیا برای برق 220 ولت AC مناسب است؟
خیر، این ماژول مخصوص بارهای DC است. - آیا نیاز به مدار درایور جداگانه دارد؟
خیر، مدار درایور Push-Pull روی برد تعبیه شده است.
