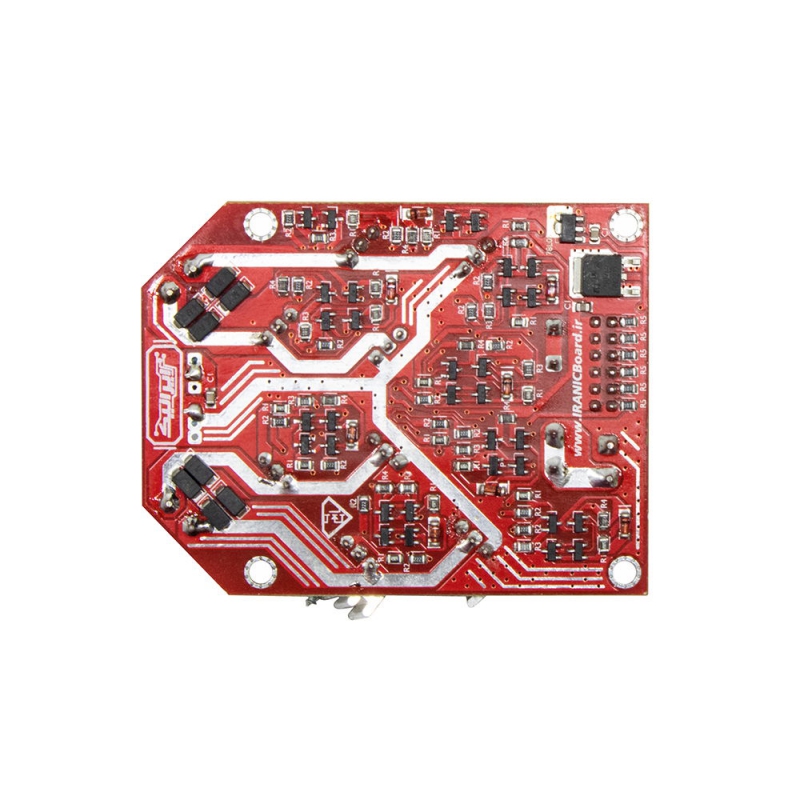

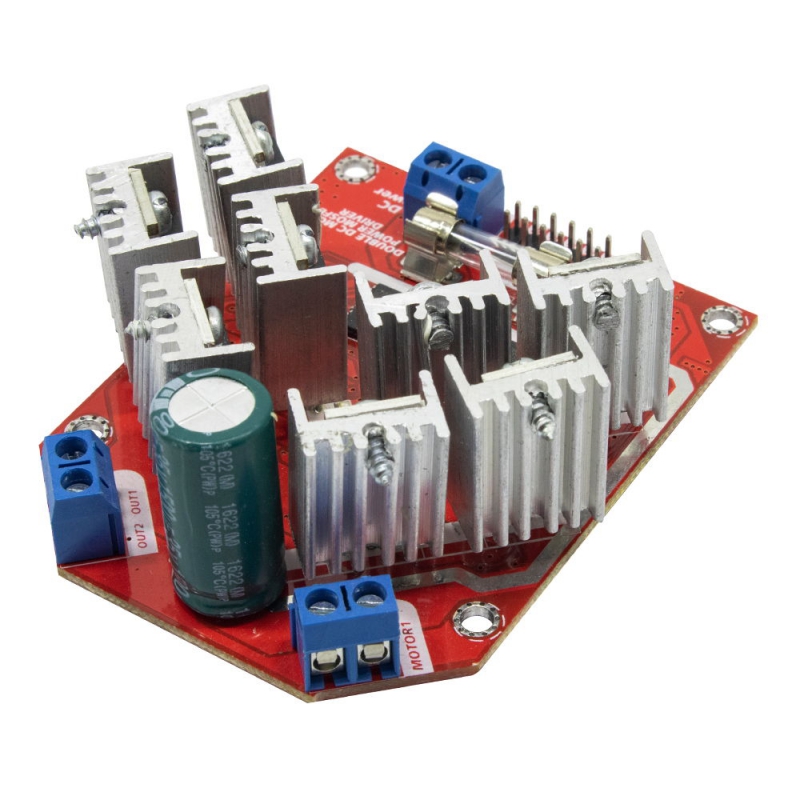

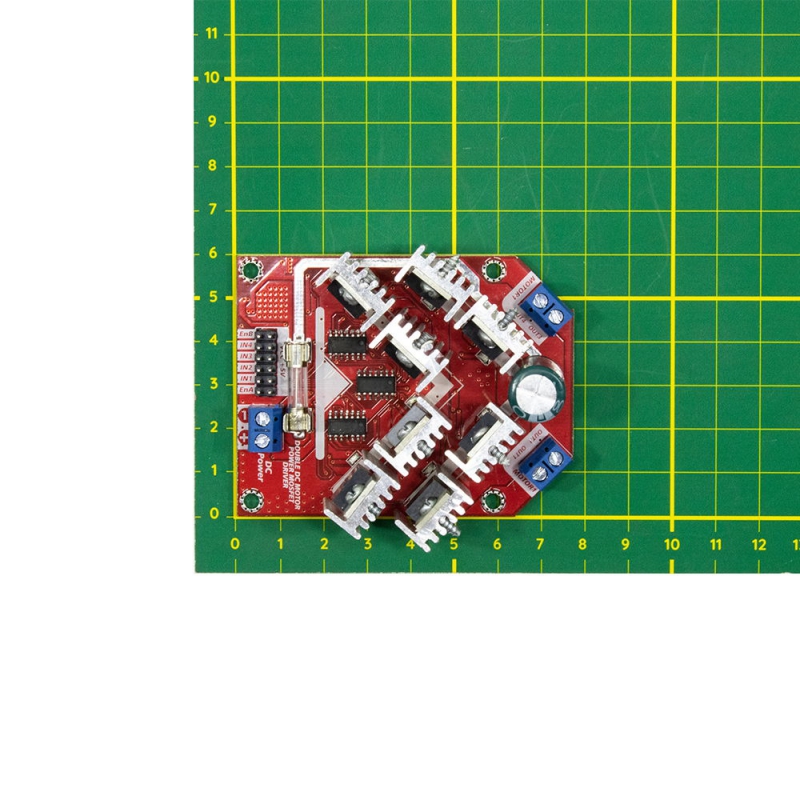

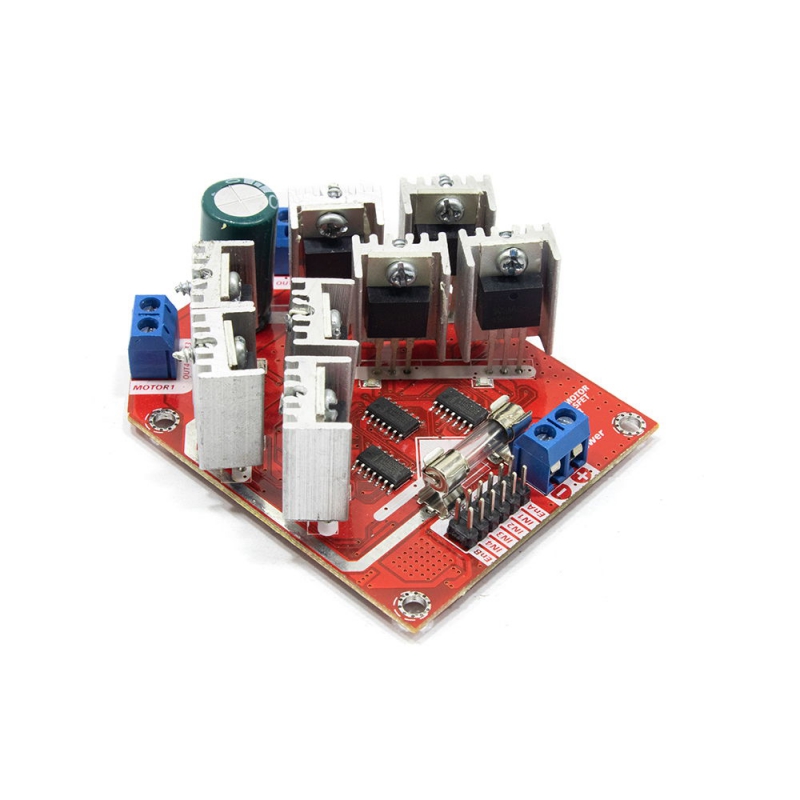

این ماژول برای کنترل دو موتور DC یا یک استپموتور 4 سیمه طراحی شده و بهعنوان واسطهای میان میکروکنترلر و بارهای توانبالا عمل میکند. استفاده از ماسفت در ساختار قدرت، امکان عبور جریانهای بالاتر را نسبت به درایورهای ترانزیستوری فراهم میکند و برای پروژههایی که به راندمان و تحمل جریان بیشتری نیاز دارند، مزیت مهمی به حساب میآید. ورودی سیگنال این برد با ماژول L298 همخوانی دارد، بنابراین در بسیاری از طراحیها میتوان آن را بدون تغییر جدی در بخش کنترلی جایگزین کرد. وجود فیوز حفاظتی و قابلیت استفاده از هیتسینک یا فن، به مدیریت حرارتی و افزایش ایمنی در بارهای سنگین کمک میکند. این ماژول برای پروژههایی مناسب است که کنترل مطمئن موتور DC، امکان جایگزینی ساده و تحمل توان بالا در آنها اهمیت دارد.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
مشخصات
- ولتاژ ورودی: 12 تا 24V
- ولتاژ ورودی با هیتسینک: تا 35V
- ماکزیمم جریان با هیتسینک: 20A نامی
- جریان لحظهای تستشده: 40A
- فیوز: 10A
- رابط ورودی سیگنال: مشابه L298
- تعداد کانال: 2
- توان نامی: 1000W
- قابلیت کنترل: 2 موتور DC یا 1 استپموتور 4 سیمه
لازم به ذکر است که ماسفت های موجود بر روی برد توسط مدار درایور کامل راه اندازی شده و طراحی ان به صورتی است که شما می توانید ماسفت های موجود را با هر ماسفت دیگری تعویض کنید.
جهت مشاهده شماتیک و بلوک دیاگرام درایور اینجا کلیک کنید.
کاربردهای رایج
این ماژول برای پروژههایی مناسب است که به کنترل مستقیم موتورهای DC با توان بالا نیاز دارند و در آنها پایداری، تحمل جریان و سازگاری با ورودیهای استاندارد اهمیت دارد. همچنین در طراحیهایی که جایگزینی سریع برای L298 مدنظر است، کار را سادهتر میکند.
- کنترل دو موتور DC
- راهاندازی موتورهای توانبالا
- سیستمهای رباتیک
- پلتفرمهای متحرک
- پروژههای اتوماسیون
- کنترل یک استپموتور 4 سیمه
- ماشینهای DIY
- مدارهای آموزشی توان بالا
- سامانههای حملونقل کوچک
- پروژههای مبتنی بر میکروکنترلر
