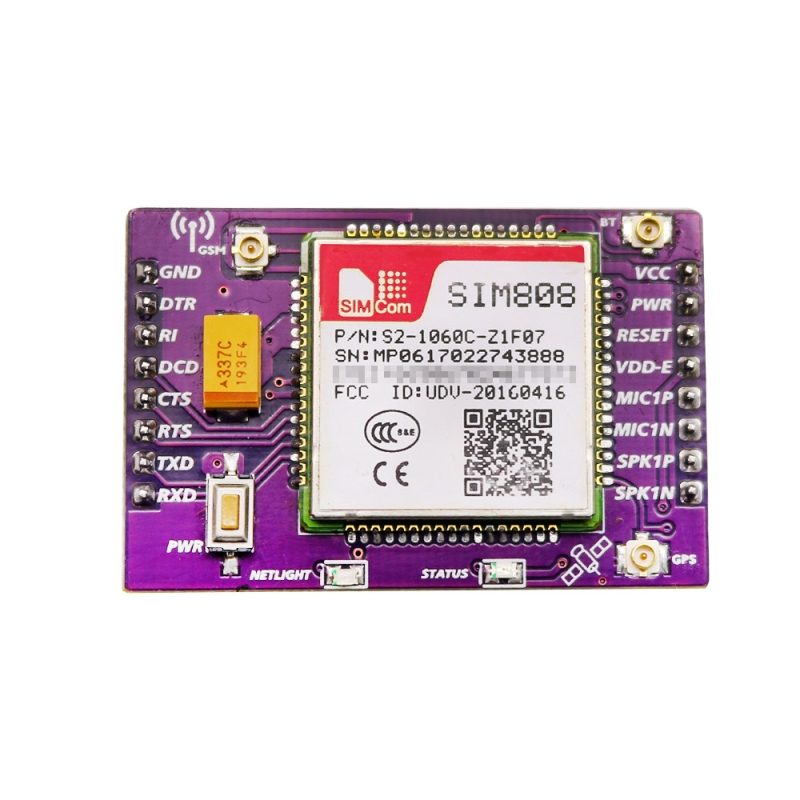

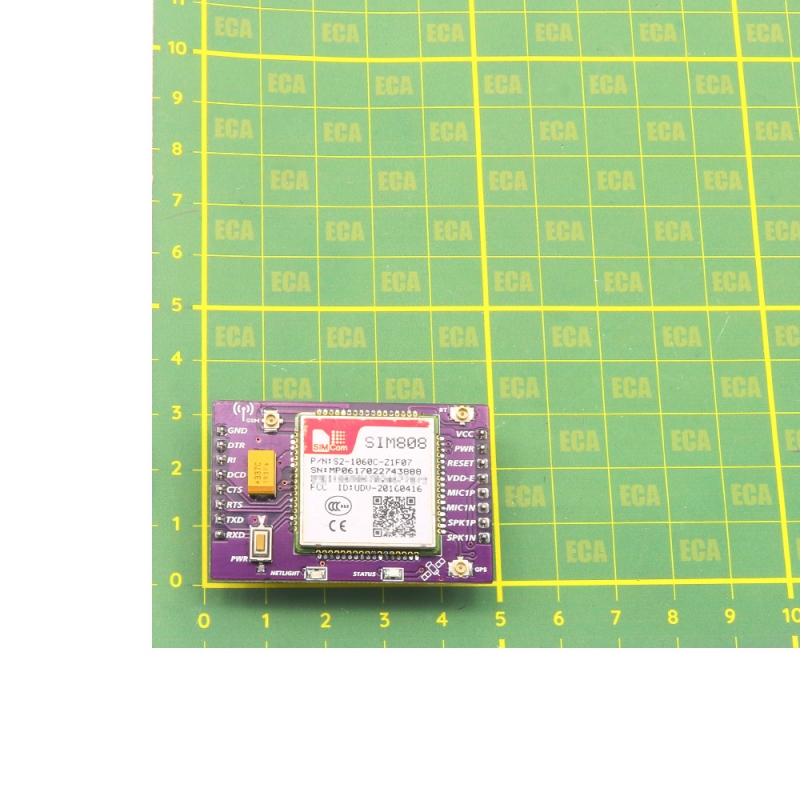

برد راهانداز SIM808 ایرانیک یک برد ارتباطی چندمنظوره برای پروژههایی است که به ارتباط موبایلی، ارسال و دریافت پیامک، تماس صوتی، انتقال داده از طریق GPRS، موقعیتیابی GPS و ارتباط Bluetooth نیاز دارند. این برد بر پایه تراشه SIM808 شرکت SIMCom طراحی شده و امکانات GSM/GPRS، GPS و Bluetooth را در یک مجموعه در اختیار طراح قرار میدهد.
تمام پایههای اصلی تراشه SIM808 بهصورت مستقیم روی پینهدرهای دو طرف برد در دسترس هستند. به همین دلیل میتوان برد را به انواع میکروکنترلرها و بردهای توسعه مانند Arduino، ESP32، STM32، AVR و PIC متصل کرد. سطح منطقی پایهها مستقیماً مربوط به خود ماژول SIM808 است؛ بنابراین هنگام اتصال به پردازنده یا مبدل USB to TTL باید محدوده ولتاژ مجاز پایههای SIM808 رعایت شود.
ارتباط با برد از طریق رابط سریال UART و فرمانهای AT Command انجام میشود. با ارسال فرمانهای AT میتوان تماس برقرار کرد، پیامک فرستاد یا دریافت کرد، وضعیت شبکه را بررسی کرد، ارتباط GPRS را فعال کرد و مختصات GPS را دریافت نمود. رابطهای DTR، RI، DCD، CTS، RTS، TXD، RXD و RESET نیز روی برد در دسترس هستند و امکان استفاده از کنترل جریان سختافزاری و سیگنالهای وضعیت مودم را فراهم میکنند.

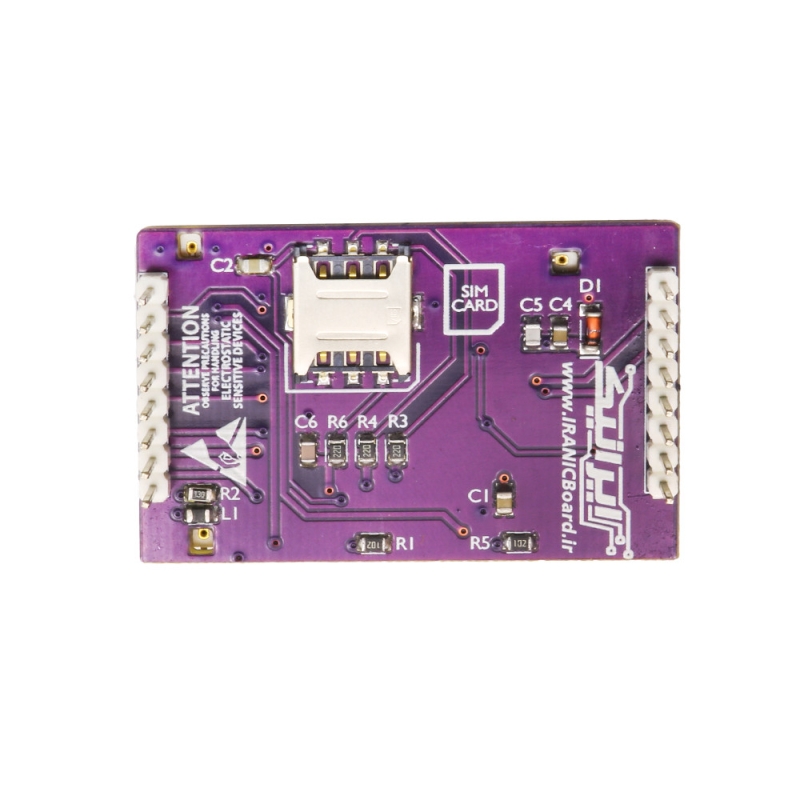

برد دارای سوکت Nano SIM، کلید PWR برای روشنکردن تراشه، نشانگر STATUS برای نمایش وضعیت ماژول و نشانگر NETLIGHT برای بررسی وضعیت اتصال به شبکه موبایل است. همچنین خروجیهای آنتن GSM/GPRS، GPS و Bluetooth از طریق کانکتورهای IPX در دسترس قرار گرفتهاند. آنتنها همراه محصول نیستند و باید متناسب با کاربرد پروژه بهصورت جداگانه تهیه شوند.
بخش GSM/GPRS تراشه SIM808 از شبکه چهاربانده 2G در فرکانسهای 850، 900، 1800 و 1900MHz پشتیبانی میکند. این قابلیت برای تماس صوتی، SMS، ارتباط GPRS و انتقال اطلاعات کمحجم در پروژههای تلهمتری، مانیتورینگ و کنترل از راه دور مناسب است. حداکثر نرخ انتقال داده GPRS طبق دیتاشیت تراشه تا 85.6kbps اعلام شده است.
بخش GPS امکان دریافت اطلاعات موقعیت، سرعت و زمان را در قالب پروتکل NMEA فراهم میکند و میتواند در پروژههایی مانند ردیاب خودرو، ردیاب تجهیزات، سیستمهای مدیریت ناوگان و ثبت مسیر استفاده شود. برای دریافت مناسب سیگنال GPS باید آنتن GPS سازگار به کانکتور مربوطه متصل شود و آنتن در محل مناسب با دید کافی به آسمان قرار گیرد.
این برد برای عملکرد پایدار به تغذیه دقیق نیاز دارد. ولتاژ پیشنهادی برد 4V است و منبع تغذیه باید توان تأمین جریان لحظهای تا حدود 2.5A را داشته باشد. استفاده از منبع ضعیف، خروجی 5V مستقیم یا تغذیه از مبدل USB to TTL میتواند باعث ریست شدن برد، قطع ارتباط شبکه یا عملکرد نامطمئن GPRS شود. در راهنمای ایرانیک استفاده از منبع پرجریان و ماژول کاهنده مناسب مانند LM2596 پیشنهاد شده است.
برد IRANIC-SIM808 در شبکه اپراتورهای ایران تست و رجیستر شده و بخشهای GSM، GPRS، GPS و Bluetooth آن مورد آزمایش قرار گرفتهاند. این محصول همراه با آنتن، کابل، مبدل یا منبع تغذیه ارائه نمیشود و محتویات بسته فقط شامل خود برد است.
خرید تکی این محصول تنها از طریق فروشگاه ECA امکانپذیر است.
برای ثبت سفارش عمده، دریافت قیمت همکاری و هماهنگی تولید، لطفاً از طریق پیامرسان بله ، تلگرام یا روبیکا با شماره 09354313451 تماس حاصل فرمایید.
محصولات ایرانیک قابلیت سفارشیسازی کامل دارند؛ از تغییرات سختافزاری تا تولید انبوه با لوگو و نشان تجاری اختصاصی شما.
ویژگیها
- پشتیبانی از GSM/GPRS چهاربانده
- قابلیت تماس و ارسال و دریافت SMS
- موقعیتیابی GPS با خروجی NMEA
- پشتیبانی از Bluetooth
- رابط UART و پایههای کنترلی مودم
- ورودی میکروفون و خروجی اسپیکر
- سوکت Nano SIM
- نشانگرهای STATUS و NETLIGHT
- کانکتور IPX برای GSM/GPRS، GPS و Bluetooth
- تولید ایرانیک و تستشده در شبکه ایران
مشخصات فنی
- مدل برد: IRANIC-SIM808
- تراشه: SIMCom SIM808
- ولتاژ تغذیه برد: 4V
- جریان لحظهای موردنیاز: تا 2.5A
- رابط اصلی: UART
- باند GSM: 850/900/1800/1900MHz
- GPRS: Multi-slot Class 12
- حداکثر سرعت GPRS: 85.6kbps
- پروتکل GPS: NMEA
- سطح منطقی: مستقیم مطابق پایههای SIM808
- کانکتورها: 3 کانکتور IPX و پینهدر
- سیمکارت: Nano SIM
- اقلام همراه: فقط برد
کاربردها
برد راهانداز SIM808 ایرانیک برای پروژههایی طراحی شده است که به ارتباط با شبکه موبایل، ارسال و دریافت پیامک، تماس صوتی، انتقال داده از طریق GPRS، موقعیتیابی GPS و Bluetooth نیاز دارند. این برد در سامانههای ردیابی، کنترل از راه دور، تلهمتری و تجهیزات هوشمند کاربرد دارد و از طریق UART و فرمانهای AT به انواع میکروکنترلرها متصل میشود.
- ساخت ردیاب GPS خودرو و موتورسیکلت
- ارسال موقعیت جغرافیایی از طریق SMS
- انتقال اطلاعات سنسورها از طریق GPRS
- کنترل رله و تجهیزات برقی با پیامک
- ساخت دزدگیر با تماس و پیامک هشدار
- پایش گلخانه، مزرعه و سیستم آبیاری
- مانیتورینگ تجهیزات صنعتی از راه دور
- ساخت سیستم تماس اضطراری
- طراحی سامانه مدیریت ناوگان
- ساخت پروژههای IoT و تلهمتری مبتنی بر سیمکارت
فایل های مورد نیاز:
راهنمای کار کرد ماژول (جهت دانلود کلیک کنید)
دیتاشیت ماژول SIM808 (جهت دانلود کلیک کنید)
فایل کتابخانه آلتیوم دیزاینر جهت استفاده در طراحی PCB (جهت دانلود کلیک کنید)
نکات مهم پیش از خرید
- این برد فقط از شبکه 2G پشتیبانی میکند.
- آنتنهای GSM/GPRS، GPS و Bluetooth همراه برد نیستند.
- منبع تغذیه باید 4V پایدار و جریان لحظهای کافی داشته باشد.
- سطح منطقی پایهها همان سطح پایههای اصلی SIM808 است.
- کد نمونه اختصاصی همراه محصول ارائه نمیشود.
- استفاده از GPRS برای انتقال اطلاعات کمحجم مناسب است و جایگزین اینترنت پرسرعت 4G نیست.
سوالات متداول FAQ
- آیا آنتن همراه برد است؟ خیر، بسته فقط شامل خود برد است.
- آیا برد از 4G پشتیبانی میکند؟ خیر، ارتباط سیمکارت از نوع 2G GSM/GPRS است.
- ولتاژ مناسب چیست؟ تغذیه 4V پایدار پیشنهاد میشود.
- آیا منبع 1A کافی است؟ خیر، منبع باید جریان لحظهای تا 2.5A را تأمین کند.
- آیا با Arduino کار میکند؟ بله، از طریق UART و فرمانهای AT.
- آیا GPS و Bluetooth تست شدهاند؟ بله، همه بخشها طبق اعلام تیم فنی تست شدهاند.
- آیا تماس صوتی دارد؟ بله، پایههای میکروفون و اسپیکر در دسترس هستند.
